单片机控制大功率LED灯(解读)

网络整理 2020-05-13 05:54 883次阅读 微控制器 2N7000 LM117

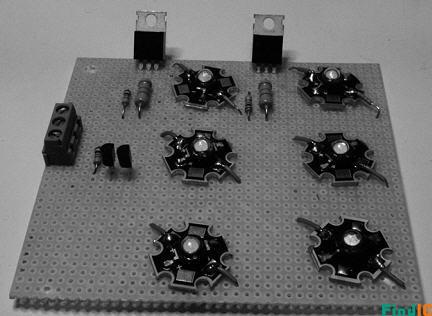

单片机控制大功率LED灯

单片机控制大功率LED灯

单片机控制大功率LED灯

单片机控制大功率LED灯

单片机控制大功率LED灯

单片机控制大功率LED灯

单片机控制大功率LED灯

单片机控制大功率LED灯

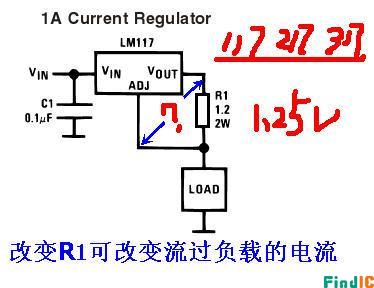

LM117 217 317,VREF = 1.2 1.25 1.3V; 输入输出电压最小差为3V

1W LED功率:1W/PCS 电压:3-3.6V 光通量100 LM

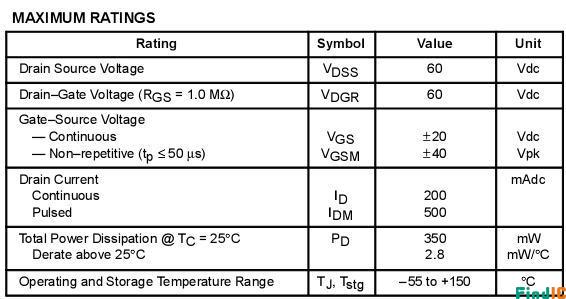

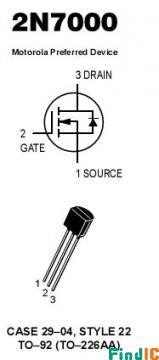

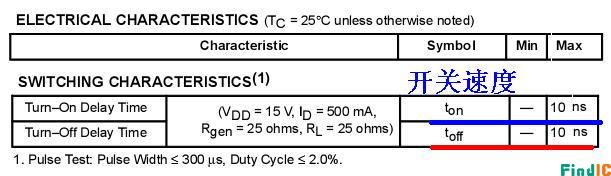

2N7000

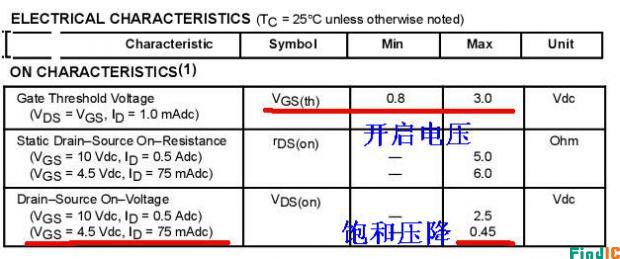

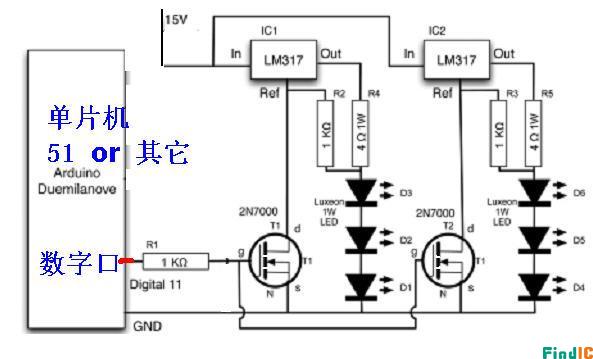

N沟道增强型MOSFET,在电路中像NPN三极管工作在饱和状态一样充当开关,单片机端口输出高电平时,G S间加正向电压大于开启电压,沟道导通,D S 间电压很小(0.45v),3个串联LED上的压降不足,灯灭。反之,端口为低电平时,LED灯亮。

场效应管有二大类,JFET和MOSFET( 增强型和耗尽型),都有N 沟道 P沟道,但在工程实践中,后者主要用增强型MOSFET, 且广泛用于数字电路中充当开关。


一般用单片机端口输出PWM控制灯的变化。

若增加灯的数量,需提高外电源(15v) 电压


输入电压 = 输入输出最小压差3V +1.25V + 3.6V(发光二极管压降)*n(个)

1.25/4=310mA , 三端电压调整片最好加散热片
