关于MAX232一点心得

yangluoning 2020-03-16 02:01 271次阅读 MAX232CPE MAX232EPE MAX232

MAX232 DIP16封装现主要有这些型号:MAX232CPE、MAX232EPE。

 下面对MAX232的型号标识进行解析:

 ①、MAX232后缀第一个字母,表示应用级别。带“C”:商业级;带“E”:工业级。

 例:MAX232CPE:商业级;

 ②、MAX232后缀第二个字母,表示封装 。“P”:PDIP封装;“S”:SOP封装。

 例:MAX232CPE:DIP封装;

 ③、MAX232后缀第三个字母,表示引脚数 。“E”:16PIN。

例:MAX232CPE:16PIN。



MAX232CPE,MAX232EPE 分别是DIP 和 SOP 封装

 MAX232 MAX232A 的区别是前者传输速率是120 外部电容1uF ;后者是200 外部电容0.1uF;

 MAX232 MAX232A 两种IC都有DIP和SOP封装,所以不带A的应该是MAX232芯片。

 MAX232A对应的是MAX232ACPE,MAX232AEPE。

但是实测MAX232和MAX232A用0.1uf 1uf 10uf电容都是可以工作的。

但是四个电容一定都要接上,曾以为只用一个串口,C4没接东西,结果死活下载不了程序,后来解决了,特写下总结……

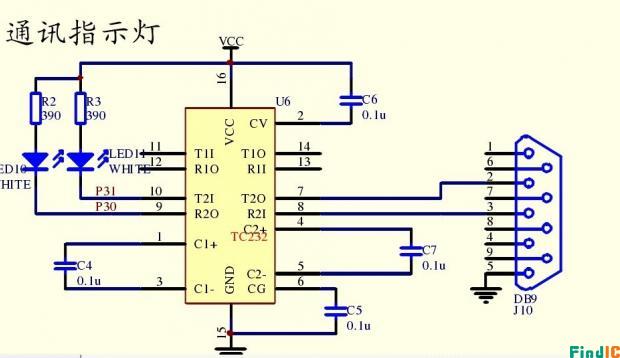

MAX232通讯指示灯
