74HC138芯片的基础使用方法

前期我发布了一偏文章，讲的是利用51单片机来制作了一个时钟，并配有LED小灯显示，接下来，我将用几篇文章，来介绍其中用到的几个芯片，介绍每个芯片的作用和基础使用方法。

原有电路用到了74HC138芯片，74HC595芯片，ULN2003A芯片，74HC573芯片，还有四位显示数码管，本篇文章用来介绍74HC138芯片。

74HC138N芯片，属于高速CMOS器件，据我所知，有直插和贴片两种封装状态，本人倾向于直插封装，容易焊接，适合我们这些初学者了解和使用。

首先看一下芯片的引脚图：

这是从百度百科上截得图片，以介绍使用。每一个芯片在使用时，必须了解它的引脚图，引脚图会告诉我们每一个引脚的位置和功能，由于目前芯片都为对称结构，为便于区分，加工商在加工的时候，于芯片的一端，会加工一个缺口，或者打一个凹陷，有此进行区分，一般情况下，将缺口和凹陷置于左上方，然后自左上角向下度引脚数，逆时针读数，可参照上图以理解。

引脚图上会标明引脚数，和功能代号，这两项数据一定要熟知查看的方法，当用到一个芯片的时候，它会有单独的数据手册，由于芯片开发者几乎都是外国人，网上应该也会找到相应的汉语版本，多查看即可。

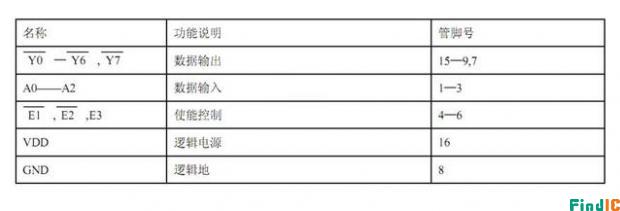

每一个引脚的具体功能如下：

74HC138芯片的主要功能是，将三个信号，分解成八个信号，Y0—Y6，Y7，为数据输出引脚，一共八位，每一位的标号上面带有一个横杠，代表其主要输出为低电平。

A0—A2一共有三个引脚，是数据输入端，不同的信号输入，会有不同的输出结果。

E1，E2，E3为使能引脚，所谓的使能引脚，可以理解为选择芯片功能的引脚，相当于对芯片进行设置，以产生不同的功能（个人理解）。

VDD，是逻辑电源，值得一提的是，本芯片是直流供电，电源选3V到5V均可，这里接电源正极即可使用。

GND，接地，很好理解，就是0伏，电源负极即可。

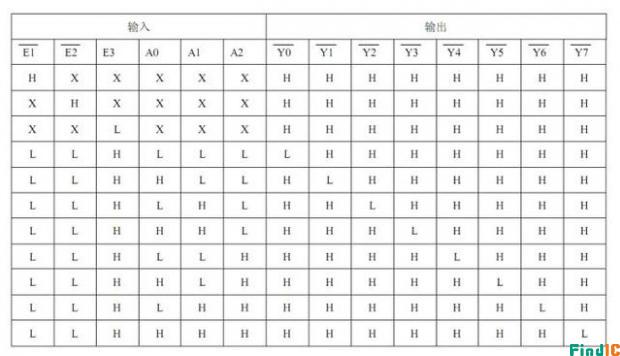

前面提到，输入三种信号，可以输出八种信号，其功能也可通过使能引脚来“设置”，这八个信号有特殊的规律，这个规律在一个表里，我们称之为真值表，如图：

标记H，为高电平，标记L为低电平，标记X意为可随意变化。

先看前三行。

第一行：当E1为低高平时，E2，E3随意变化，输入信号A0,A1,A2随意变化，八个引脚均输出高电平。在这种情况下，输出信号被定死，无法改变。

第二行：当E1随意变化时，E2为高电平，E3随意变化，输入信号A0,A1,A2随意变化，八个引脚均输出高电平。在这种情况下，输出信号被定死，无法改变。

第三行：当E1，E2随意变化，E3为低电平，输入信号A0,A1,A2随意变化，八个引脚均输出高电平。在这种情况下，输出信号被定死，无法改变。

以上三种状态，使能引脚的信号被定死，也就是其功能已定，输入信号均为随意改变，但输出信号均为高电平。

接下来看剩余的八行：

当E1，E2为低电平，E3为高电平，输出信号随着输入信号的改变而改变，在使用0,1这种数据时，0，代表低电平，1，代表高电平，例如，当A0，A1，A2输入000，输出为0111 1111，当A0，A1，A2输入100，输出为1011 1111。

通过读真值表，我们会发现，其输出信号的八位中，只有一位是低电平，其余为高电平，这样一来，每一位引脚均有输出低电平的机会，届时，剩余引脚均为高电平。其输出结果，依靠输入端信号控制。

输入信号发生改变，输出信号也会发生改变，其变化速度极快。

在上一篇文章的电路中，本芯片用于控制数码管的显示。

数码管采用的是共阴极数码管，所谓共阴极，就是每一个数码管的阴极是连接在一起的，通过控制阳极的输入，来控制灯的亮灭。

当第一位数码管由138芯片输出低电平接通时，其八个数字小灯可以连接不同的信号以显示不同的状态（会在数码管文章中介绍），当138芯片下一个引脚输出低电平，将接通下一个数码管。人的眼睛有视觉暂留现象，即当前影像并不能从视网膜上立即消失，在消失之前，再次收到另一张影像时，我们将无法识别其闪烁，这样一来，虽然我们是依次点亮的数码管，但是由于切换速度极快，肉眼无法识别其闪烁，我们就看到连续的数字了。

谢谢。
