74HC138D引脚图及功能说明_真值表和原理图资料

原创 2020-10-28 15:01 2904次阅读 74HC138

NXP(恩智浦) 74HC138系列将三个二进制加权地址输入(A0、A1和A2)解码为八个互斥输出(Y0到Y7)。该设备具有三个启用输入(E1、E2和E3)。除非E1和E2低,E3高,否则每个输出都是高的。这种多重使能功能允许简单的并行扩展到32选1(5到32线)解码器,只需4个“138”集成电路和一个逆变器。‘138’可用作八输出解复用器,它使用一个有效的低启用输入作为数据输入,其余的启用输入作为频闪。输入包括钳位二极管。这使得可以使用限流电阻器将输入端连接到超过VCC的电压。


特点和优点

  • 符合JEDEC第7A号标准

  • 输入电平:

    • 对于74HC138:CMOS电平

    • 解复用能力

  • 支持多输入,便于扩展

  • 理想的存储芯片选择解码

  • 有效低互斥输出

  • ESD保护:

    • HBM JESD22-A114F超过2000 V

    • MM JESD22-A115-A超过200 V

  • 多个程序包选项

  • 规定范围为-40C至+85C和-40C至+125C


74HC138D引脚图及说明

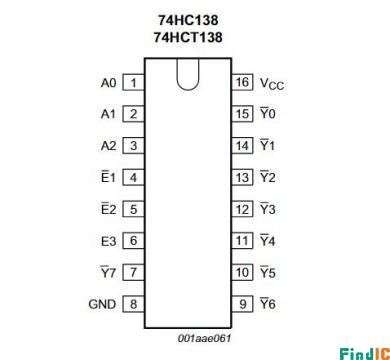

74HC138D引脚图

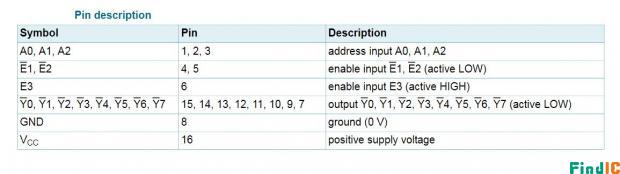

74HC138D引脚说明

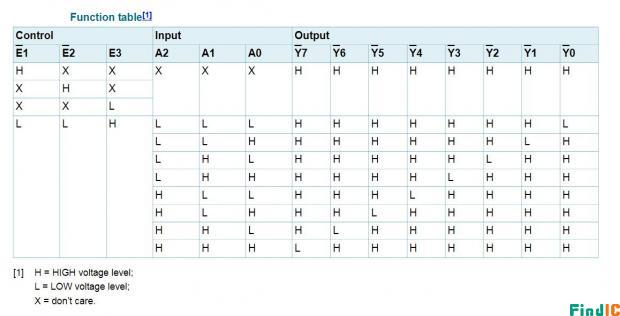

74HC138D真值表

74HC138D真值表

符号参数

74HC138D 符号参数

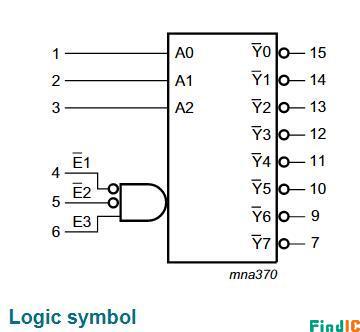

符号图

74HC138D符号图

74HC138D原理图

74HC138D原理图
