小钢炮创客开发板 基于STM32F401为MCU

电子芯吧客 2020-05-11 10:43 161次阅读 STM32F401


CANNON

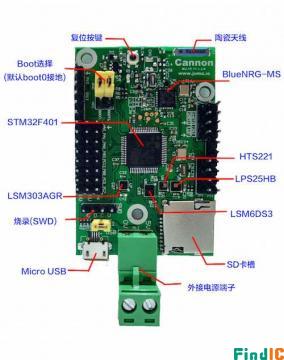

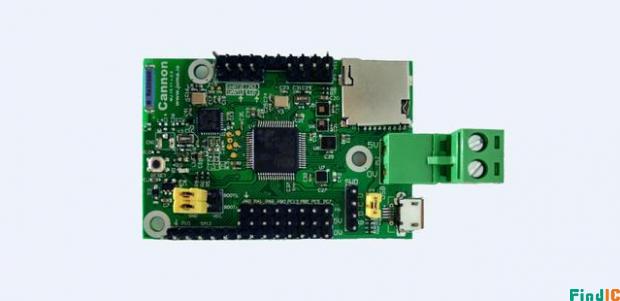

小钢炮(CANNON)是一款基于STM32F401为MCU的一个完整的蓝牙智能硬件系统,并配有相应的调试好的底层软件。丰富的接口使得它具有强大的可扩展性。用户无需重做PCB或调试底层代码,只需编好应用层代码即可搭建自己的智能硬件。


Cannon平台优势:

1.板载典型意法半导体(ST)的传感器,包括加速度计、陀螺仪、磁力计、温湿度计、气压计等;

2.支持丰富扩展I/O接口,如USB、TF卡、GPIO、UART、SPI、I2C等;

3.软件搭载JUMA SDK,包含了低功耗蓝牙(BLE)、传感器、设备驱动等常用API接口;

4.提供开源代码、进阶教程、以及各类应用案例


Cannon平台开发板

1.处理器:STM32F401

    1)ARM Cortex-M4,最高可达84MHz frequency;

    2)512KB Flash / 96KB SRAM;

    3)1.7V-3.6V供电电压;


2.低功耗蓝牙芯片:BlueNRG-MS

    1)发射功率最高可达+8dBm;

    2)发射峰值电流8.2mA @0dBm, 3V;

    3)待机电流1.7uA;

    4)支持蓝牙Master与Slave模式;

    5)支持蓝牙GAP、GATT、SM、L2CAP、LL、RF_PHY层;

    6)MCU接口:HCI(Host-Controller Interface) over SPI;

    7)附有巴伦天线匹配芯片;


3.传感器阵列

    1)加速度计/陀螺仪:LSM6DS3

    2)磁力计:LSM303AGR

    3)温湿度计:HTS221

    4)气压计:LPS25HB


4.其他

    1)3组I2C、4组SPI、3组UART、USB、TF卡槽等、按键、LED等;

    2)可选择的Cable天线和陶瓷天线;

    3)可选择的USB供电、电池组供电;


软件特性

    1)JUMA SDK;

    2)低功耗任务调度机制,支持32个任务调度;

    3)开放BLE API接口(嵌入式端/APP端);

    4)传感器数据接口(嵌入式端/APP端);

    5)嵌入式软件空中升级(嵌入式端/APP端)
