LM2596S参数信息工作原理详解,引脚图和封装尺寸资料

LM2596S 具有 SIMPLESWITCHER®电源转换器150 kHz 3A降压稳压器特性。

简介

LM2596系列稳压器是单片集成的为降压提供所有激活功能的电路（降压）开关稳压器，能够驱动3A负载出色的线路和负载调节能力。这些设备可用

在3.3V，5V，12V的固定输出电压和可调输出版本。

需要最少数量的外部组件，这些稳压器易于使用，并包含内部频率补偿†和一个固定频率振荡器。

LM2596系列的开关频率为150 kHz，因此比低频开关稳压器将需要什么。采用标准5引线TO-220封装，带有几种不同的引线弯曲选项，以及5引线TO-263

表面贴装封装。

有几种标准的电感器可供选择针对LM2596而优化的不同制造商系列。此功能大大简化了开关电源。

其他功能包括保证的±4％输出公差指定输入电压和输出负载下的电压条件下，振荡器频率为±15％。外部包括停机功能，待机电流通常为80μA。

自我保护功能包括两级频率降低输出开关的电流限制和过大温度关断，在故障时提供全面保护条件。

特征

• 3.3V，5V，12V和可调输出版本

• 可调版本输出电压范围：1.2V至37V在线路和负载条件下最大为±4％

• 提供TO-220和TO-263封装

• 保证3A输出负载电流

• 输入电压范围高达40V

• 仅需4个外部组件

• 出色的线路和负载调节规范

• 150 kHz固定频率内部振荡器

• TTL关机功能

• 低功耗待机模式，IQ通常为80μA

• 高效率

• 使用现成的标准电感器

• 热关断和限流保护

应用领域

• 简单的高效降压（buck）调节器

• 卡上开关稳压器

• 正负转换器

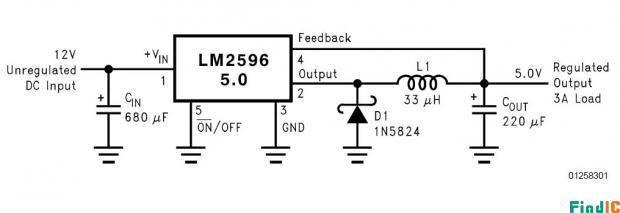

LM2596S 典型电路

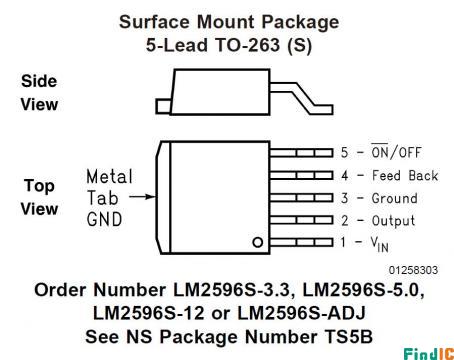

LM2596S 引脚图和功能

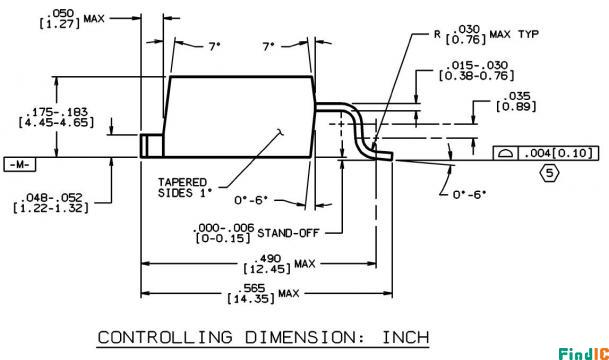

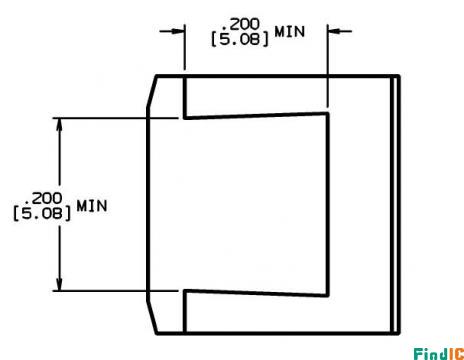

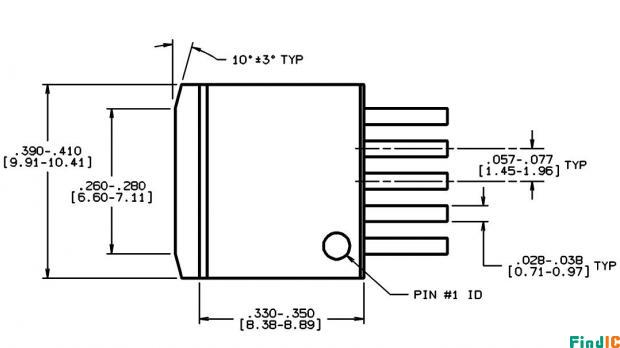

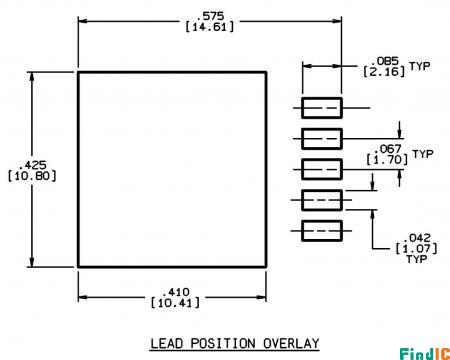

LM2596S 封装图和尺寸
