USB-UART转换器
产品介绍
单芯片USB-to-UART桥
单芯片USB转UART数据传输
集成USB收发器;没有外部电阻
集成时钟;无需外部晶体
供应商ID的内部1024字节可编程ROM，
EEPROM（CP2102）
EPROM（一次性可编程）（CP2109）
片内上电复位电路
片上稳压器
3.3 V输出（CP2102）
3.45 V输出（CP2109）
100％引脚和软件与CP2101兼容
USB功能控制器
符合USB规范2.0;全速（12 Mbps）
通过SUSPEND引脚支持USB挂起状态
异步串行数据总线（UART）
所有握手和调制解调器接口信号
支持的数据格式：
数据位：5,6,7和8
停止位：1,1.5和2
奇偶校验：奇数，偶数，标记，空格，无奇偶校验
波特率：300 bps至1 Mbps
576字节接收缓冲区; 640字节发送缓冲区
支持硬件或X-On / X-Off握手
活动角色支持
换行传输
虚拟COM端口设备驱动程序
FAE:13723714318
适用于现有的COM端口PC应用程序
免版税分发许可证
Windows 8/7 / Vista / Server 2003 / XP / 2000
Mac OS-X / OS-9
Linux
USBXpress™直接驱动程序支持
免版税分发许可证
Windows 7 / Vista / XP / Server 2003/2000
Windows CE
示例应用
将RS-232传统设备升级到USB
手机USB接口电缆
USB接口电缆
USB转RS-232串行适配器
电源电压
自供电：3.0至3.6 V.
USB总线供电：4.0至5.25 V.包

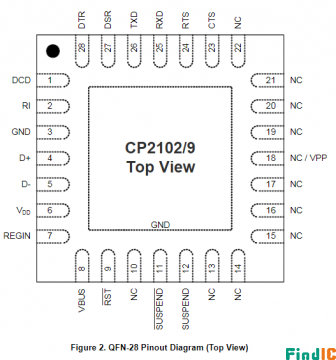

符合RoHS标准的28引脚QFN（5x5 mm）
订购部件号
CP2102-GM
CP2109-A01-GM
温度范围：-40至+ 85°C
描述

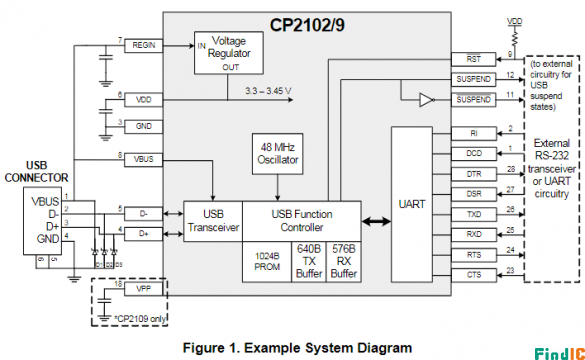

CP2102 / 9是一款高度集成的USB转UART桥接控制器，提供了一种简单的解决方案，可使用最少的元件和PCB空间将RS232设计更新为USB。 CP2102 / 9包括USB 2.0全速功能控制器，USB收发器，振荡器，EEPROM或EPROM，以及异步串行数据总线（UART）采用紧凑的5 x 5 mm QFN-28封装，具有完整的调制解调器控制信号。没有其他外部USB组件是必需的。
片上可编程ROM可用于定制USB供应商ID，产品ID，产品描述
OEM应用程序所需的字符串，电源描述符，设备版本号和设备序列号。
可编程ROM通过USB在板上编程，使编程步骤变得容易
整合到产品制造和测试过程中。
产品显示为PC应用程序的COM端口。 CP2102 / 9 UART接口实现了所有RS-232信号，包括控制和握手信号，因此不需要修改现有的系统固件。在许多现有的RS-232设计，将设计从RS-232更新到USB所需的全部是用CP2102 / 9取代RS232电平转换器。 Silicon Laboratories提供直接访问驱动程序支持USBXpress驱动程序集。
可提供CP2102评估套件（部件号：CP2102EK）。该套件包括基于CP2102的USB-toUART / RS-232评估板，一整套VCP设备驱动程序，USB和RS-232电缆.
