电压稳压器lm317应用电路图大全(十二款lm317典型应用电路)

网络整理 2020-09-17 10:25 1077次阅读 LM317


lm317主要参数


输出电压:1.25-37V DC;

输出电流:5mA-1.5A;

芯片内部具有过热、过流、短路保护电路;

最大输入-输出电压差:40V DC,

最小输入-输出电压差:3V DC;

使用环境温度:-10-+85℃ 。

存储环境温度:-65-+150℃ 。

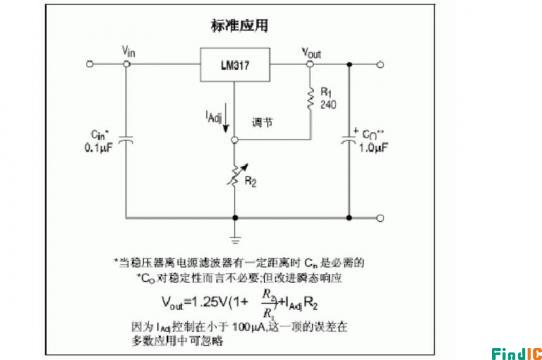

电压稳压器lm317应用电路图一:


  这个电路是LM317最基本的应用电路,在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V,小于4V电路将不工作,大于37V将导致集成电路的损坏。


电压稳压器lm317应用电路

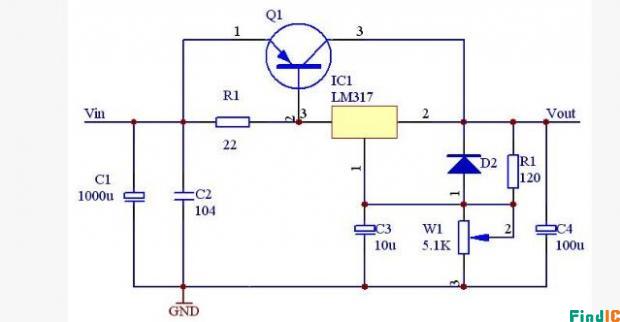

  电压稳压器lm317应用电路图二:

  在需要使用大电流的情况下可用大功率管对电路进行扩流,这个电路是使用PNP型大功率三极管对LM317进行扩流。


电压稳压器lm317应用电路

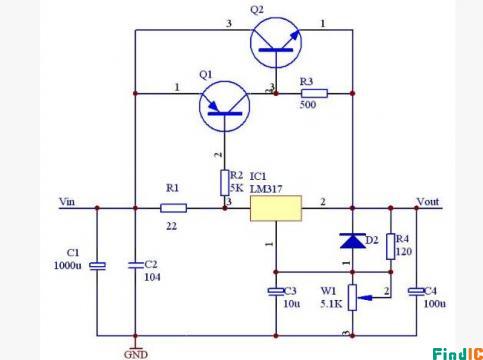

  电压稳压器lm317应用电路图三:

  这个电路是使用NPN型大功率三极管进行扩流,效果很好,我曾经将电流扩到5A,电路仍然工作稳定。


电压稳压器lm317应用电路

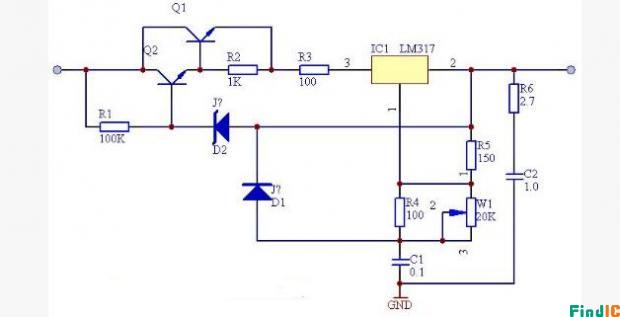

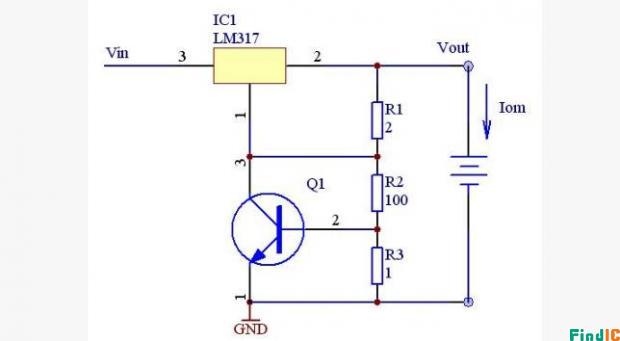

  电压稳压器lm317应用电路图四:

  具有限流保护的充电电路Iom=0.6/1=0.6A,调整R3可调整充电电流。


电压稳压器lm317应用电路


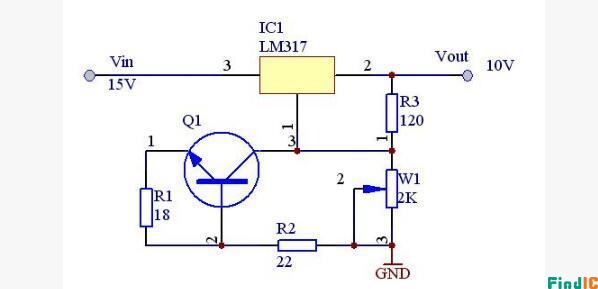

  电压稳压器lm317应用电路图五:

  恒流电池充电电路。Io=1.25/24=52mA 改变电阻R1的数值,可提供不同的充电电流。


电压稳压器lm317应用电路


  电压稳压器lm317应用电路图六:

  高稳定度的集成稳压电路。


电压稳压器lm317应用电路

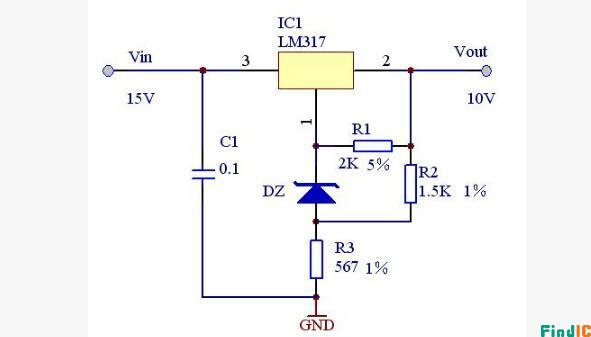

  电压稳压器lm317应用电路图七:

  高精度高稳定性的+10V稳压电源电路。


电压稳压器lm317应用电路


  电压稳压器lm317应用电路图八:

  1.25~160连续可调的集成稳压电源。


电压稳压器lm317应用电路

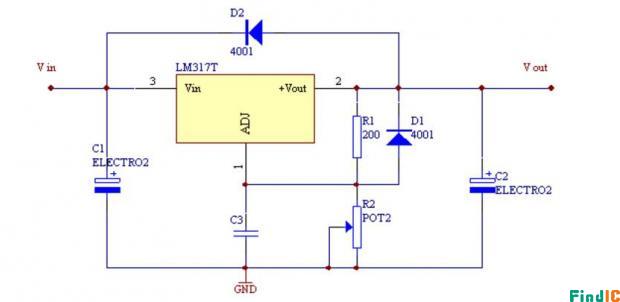

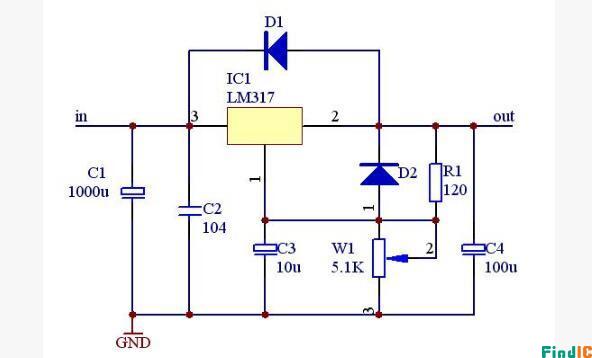

  电压稳压器lm317应用电路图九:

  Im317可调稳压电路图图LM317是普通的可调集成稳压器,最大输出电流为2.2A,输出电压范围为1.25~~37V。电路图如下:


电压稳压器lm317应用电路


  1,2脚之间为1.25V电压基准。为保证稳压器的输出性能R1应小于240欧姆。改变R2阻值即可调整稳压电压值。D1,D2用于保护LM317。

  电压稳压器lm317应用电路图十:


电压稳压器lm317应用电路

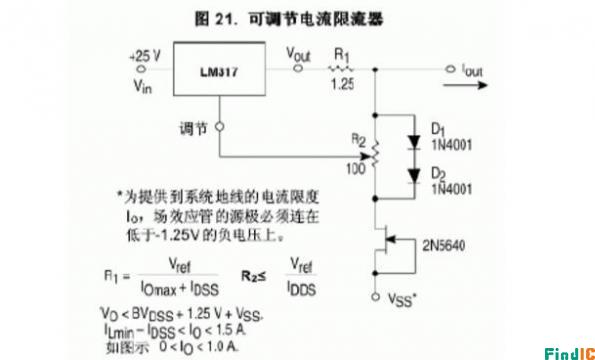

  电压稳压器lm317应用电路图十一:

  LM317可调节电流限流器的应用电路图


电压稳压器lm317应用电路


  电压稳压器lm317应用电路图十二:

  LM317的5.0V电子关断稳压器应用电路图


电压稳压器lm317应用电路
