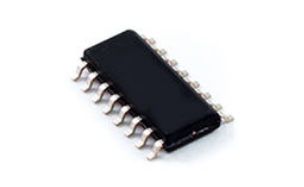

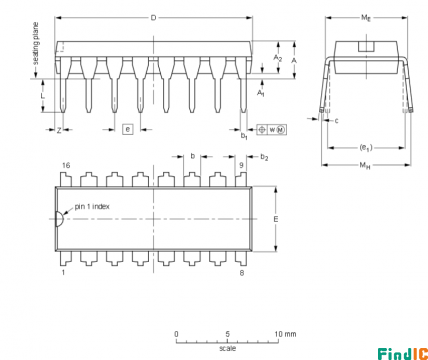

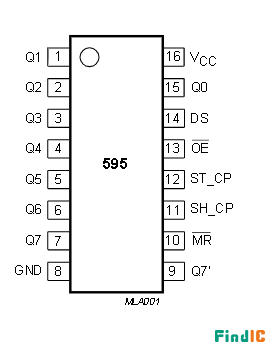

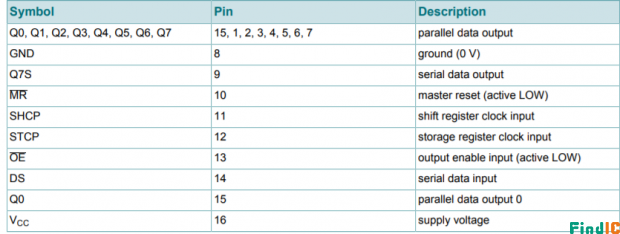

74HC595封装、引脚图和代换型号

74HC595是移位寄存器，74HC595主要特征：

•8位串行输入

•8位串行或并行输出

•3状态输出的存储寄存器

•直接清除的移位寄存器

•100 MHz(典型)移位频率

•ESD保护:

HBM EIA/JESD22-A114-A超过2000 V

MM EIA/JESD22-A115-A超过200 V

74HC595基本描述：

描述74HC/HCT595是高速硅栅CMOS器件，并与低功耗肖特基TTL(LSTTL) 引脚兼容。它们的指定符合JEDEC标准No.7A。

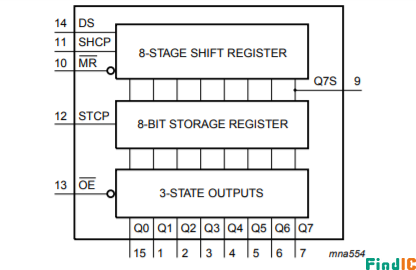

74HC/HCT595是一个8级串行移位寄存器，具有8 storage寄存器和3状态输出。移位寄存器和存储寄存器有各自的时钟。

数据在SH_CP输入的正向转换中进行移动。通过SH_CP输入的正向转换，将每个寄存器中的数据传输到存储寄存器。如果两个时钟连接在一起，则移码寄存器总是比存储寄存器早一个时钟脉冲。

移位寄存器有串行输入(DS)和串行标准输出(Q7 ')用于级联。它也提供异步复位(主动低)为所有8移位器阶段。存储寄存器有8个并行的3状态总线驱动程序输出。每当输出启用输入(OE)很低时，存储寄存器中的数据就会出现在输出端。

74HC595核心参数：

逻辑系列: HC

逻辑类型: CMOS

输入线路数量: 1

输出类型: 3-State

传播延迟时间: 16 ns

电源电压-最小: 2 V

电源电压-最大: 6 V

最小工作温度: -40°C

最大工作温度: +125°C

位数: 8 bit

封装: SO-16

宽度: 4 mm

输出线路数量: 9

单位重量: 190 mg

74HC595代替型号：

(恩智浦）74HCT595、(恩智浦) 74HC595D,118、（恩智浦）74HC595D,112
