74HC595引脚图和真值表

Chester 2020-10-23 15:14 1208次阅读 74HC595 引脚图

74HC595具有输出锁存器的8位串行输入,串行或并行输出寄存器,3状态。


特征:

74HC / HCT595是高速Si-gate CMOS器件,并且与低功耗肖特基TTL(LSTTL)引脚兼容。 它们的指定符合JEDEC标准No. 7A。


74HC / HCT595是具有存储寄存器和三态输出的8级串行移位寄存器。 移位寄存器和存储寄存器具有独立的时钟。


数据在SH_CP输入的正向跃迁上移动。 每个寄存器中的数据被传送到在ST_CP输入的正向跃迁上存储寄存器。 如果两个时钟都连接在一起,则移位寄存器将始终比存储寄存器早一个时钟脉冲。


移位寄存器具有用于级联的串行输入(DS)和串行标准输出(Q7’)。 还提供所有8个移位寄存器级均具有异步复位(低电平有效)。 存储寄存器具有8个并行3状态总线驱动器输出。 每当输出使能输入(OE)为低电平时,存储寄存器中的数据就会出现在输出上。

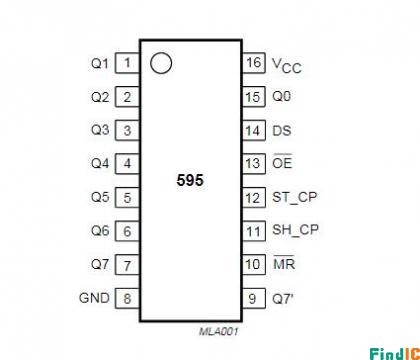

74HC595引脚图:

74HC595引脚图

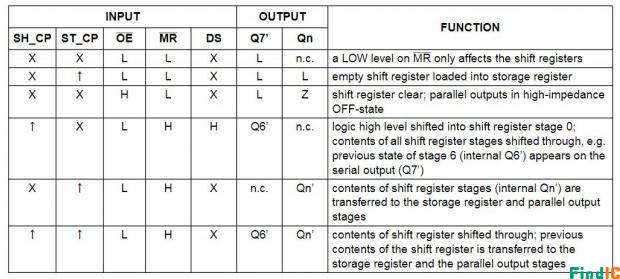

74HC595真值表:


74HC595真值表

注意

    H=高压电平;

    L=低压电平;

    ↑=从低到高的转变;

    ↓=高到低过渡;

    Z=高阻抗断开状态;

    n、 c.=无变化;

    X=不在乎
