LM317引脚图,原理介绍和参数详情

WX 2020-11-23 17:46 1864次阅读 LM317

LM317系列是一个三端可调稳压电源电路,基本特性:

• 1.25V 至 37V 可调节输出电压范围

• 输出电流大于 1.5A

• 内部短路电流限制

• 热过载保护

• 输出安全区域补偿



LM317系列原理介绍:

LM317 系列器件是一款可调节 3 端正电压稳压器,能够在1.25V 至 37V 的输出电压范围内提供超过 1.5A 的电流。它仅需要使用两个外部电阻器来设置输出电压。此器件 具有 0.01% 的典型线性调整率和 0.1% 的典型负载调整率。它包含电流限制、热过载保护和安全工作区

保护功能。即使“调节”端处于断开状态,过载保护功能仍然起作用。

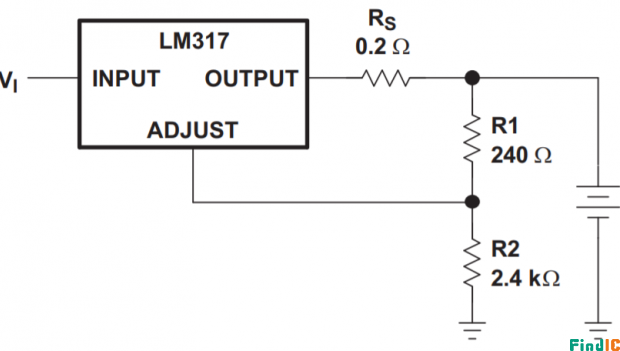

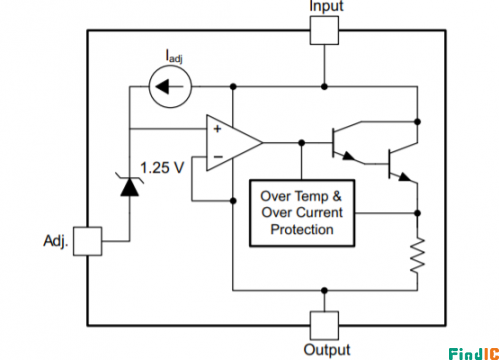

LM317功能图LM317原理图


LM317系列应用参数和封装图:

• ATCA 解决方案

• DLP:3D 生物识别、高光谱成像、光纤网络和光谱分析

• DVR 和 DVS

• 台式计算机

• 数字标牌和静物照相机

• ECG 心电图

• EV HEV 充电器:1 级、2 级和 3 级

• 电子货架标签

• 能量收集

• 以太网交换机

• Femto 基站

• 指纹识别和虹膜识别

• HVAC:暖通空调

• 高速数据采集和生成

• 液压阀

• IP电话:有线和无线

• 智能占位感应

• 电机控制:刷式直流、无刷直流、低电压、永久磁性和步进电机

• 点对点微波回程

• 移动电源解决方案

• 电力线通信调制解调器

• 以太网供电 (PoE)

• 电能质量监测仪

• 变电站控制

• 专用分支交换机 (PBX)

• 可编程逻辑控制器

• RFID 阅读器

• 冰箱

• 信号或波形发生器

• 软件定义无线电 (SDR)

• 洗衣机:高端和低端

• X 射线:行李扫描仪、医疗和牙科

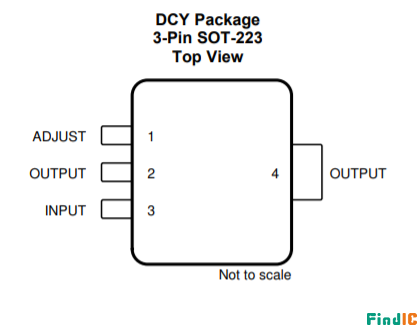

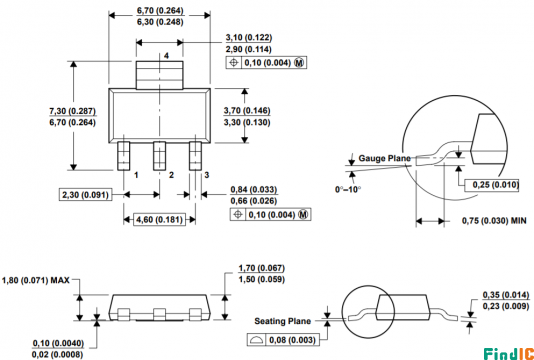

LM317封装图

LM317代替型号:

(安森美)LM317BTG(友顺) LM317K(意法半导体)LM317T
