74LS00引脚图、真值表和逻辑功能表

WX 2020-11-26 14:50 10464次阅读 逻辑芯片 74LS00

SN74LS00N引脚图:

Texas Instruments的SN74LS00N引脚的分配: 1、2输入,3输出; 4、5输入,6输出; 7接地; 9、10输入,8输出; 11、12输入,13输出; 14 接电源。

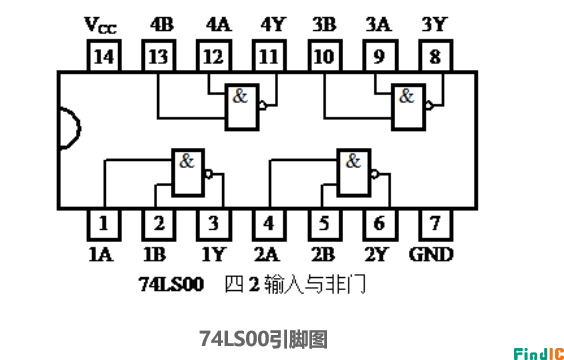

74LS00引脚图

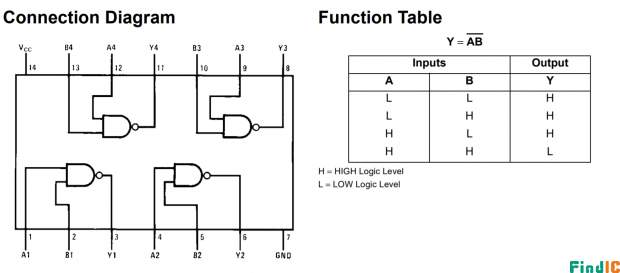

SN74LS00N电路图和逻辑功能表:

SN74LS00N包含四个独立的门,每个门执行逻辑与非门的功能。

74LS00逻辑功能

SN74LS00N真值表绝对参数:

绝对最大额定值是指超过该额定值的数值设备的安全性无法得到保证。这个装置不应该是在这些极限下操作。参数值定义在电特性表不能保证在绝对最大额定值。详细请参照“推荐操作条件”表。

电源电压: 7 v

输入电压: 7 v

运行自由空气温度范围: 0℃到+70℃

储存温度范围: -65℃至+150℃

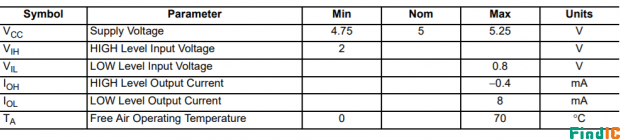

74LS00最大定额

SN74LS00N接线图:

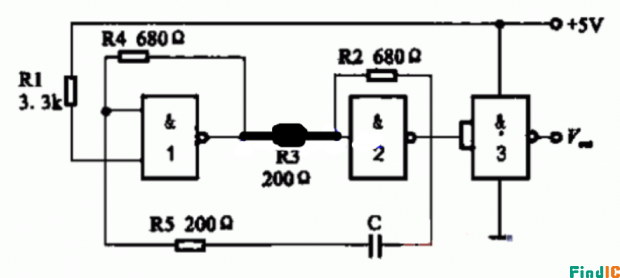

RC时间常数元件组成振荡电路,与非门3为缓冲输出级。采用与非门集成电路SN74LS00N组成的方波发生器电路所示是一种采用与非门集成电路SN74LS00N组成的方波发生器电路。只要改变C的容量,便可获得不同频率的方波输出。如下图。

74LS00接线例子

74LS00核心参数:

栅极数量: 4 Gate

输入线路数量: 2 Input

输出线路数量: 1 Output

高电平输出电流: -16 mA

低电平输出电流: 0.4mA

传播延迟时间: 22ns

电源电压-最大: 5.25 V

电源电压-最小: 4.75 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-14

功能: NAND

逻辑系列: LS

逻辑功能: NAND

产品种类: 逻辑门

高度: 3.56 mm

长度: 19.56 mm

宽度: 6.6 mm

逻辑类型: Bipolar

工作电源电压: 5 V

单位重量: 1.620 g

商标: Texas Instruments

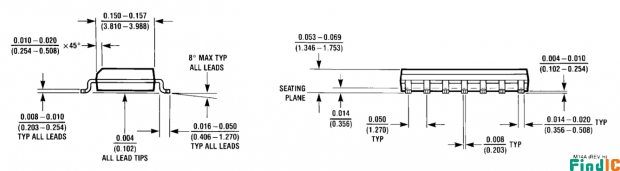

74LS00封装
