74HC595引脚图，工作原理和真值表

74HC595系列基本介绍：

74HC/HCT595系列是高速硅栅CMOS器件，并与低功耗肖特基TTL (LSTTL) pin兼容。它们符合JEDEC标准编号。一个74HC/HCT595是一个带有存储寄存器和3状态输出的8级串行移位寄存器。移位寄存器和存储接收器有各自的时钟数据在正向的转换中移动SH CP输入。每个寄存器中的数据通过ST CP输入的正向转换被转移到存储寄存器。

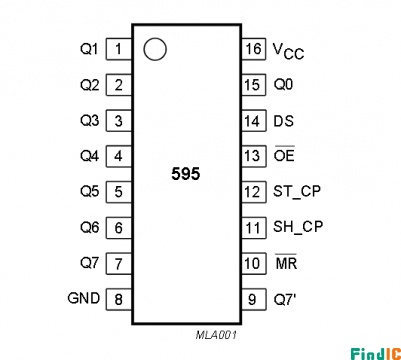

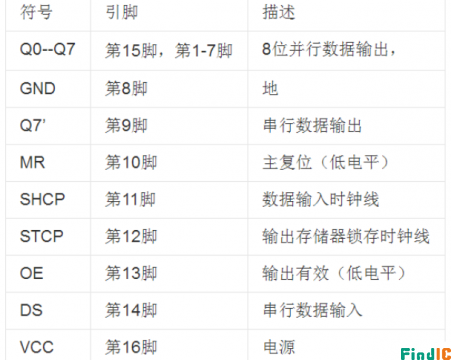

74HC595D,118引脚图及功能应用

•串行-并行数据转换

•远程控制保持寄存器

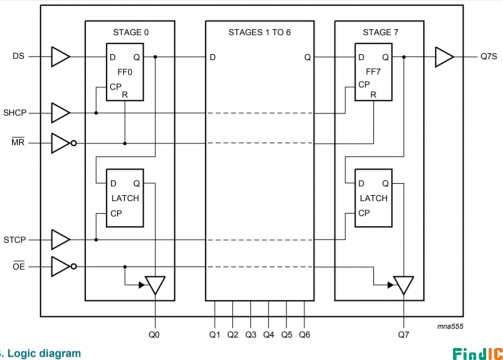

74HC595系列工作原理：

控制端

/SCLR（10脚）：低电平时将移位寄存器的数据清零。通常我将它接Vcc。

SCK（11脚）：上升沿时数据寄存器的数据移位。QA→QB→QC→XXX→QH；下降沿移位寄存器数据不变。

数据端

SI：串行数据输入端。

QA-QH：八位并行输出端，可以直接控制数码管的8个段。

QH‘：级联输出端。我将它接下一个595的SI端。

存储寄存器

RCK上升沿移位寄存器的数据进入存储寄存器RCK下降沿存储寄存器数据不变

/G（13脚）：高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。

移位寄存器

SCK上升沿数据移位SCK下降沿数据保持

RCK（12脚）：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲

74HC595系列注意事项：

1. 74HC164和74HC595功能相仿，都是8位串行输入转并行输出移位寄存器。74164（25mA）的驱动电流（和体积）比74595（35mA）的要小，14脚封装。

2. 74HC595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管无闪烁。

3. 与74HC164只有数据清零端相比，74HC595还多有输出端时能/禁止控制端oe，可以使输出为高阻态。所以是用这块芯片会更方便

4. 74HC595是具有8位移位寄存器和一个存储器，三态输出功能。移位寄存器和存储器是分别的时钟。数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

5. 如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7'），和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

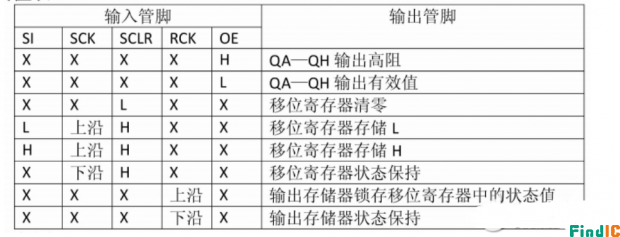

74hc595系列真值表：

74HC595D,118代换型号：

(安森美) MC74HC595ADR2G、(飞兆/仙童) MM74HC595MX、(恩智浦) 74HC595D,112
