74LS00与非门真值表和应用电路图介绍

74LS00是一款与非门IC系列，常见的品牌有Ti，安森美，飞兆等。本文以Ti相关型号介绍为主。SNx4xx00器件包含四个独立的2输入与非门。 器件以正逻辑执行布尔函数Y = A .B或Y = A +B。

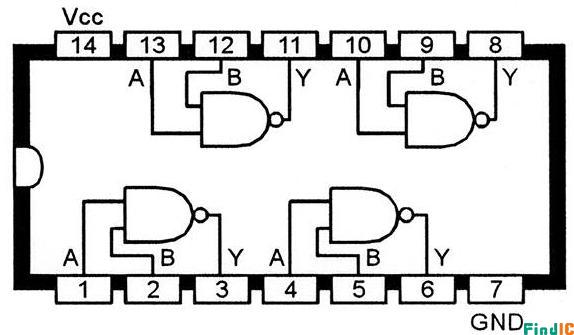

74LS00引脚图及功能

74LS00管脚编号管脚说明

与非门1

1 A1-门1输入1

1 B1-门2输入2

3 Y1-输出门1

与非门2

4 A2-门2输入1

5 B2-门2输入2

6 Y2 输出门2

与非门3

9 A3-门3输入1

10 B3-门3输入2

8 Y3-门3输出

与非门4

12 A4 4号门输入1

13 B4-4号门输入2

11 Y4-GATE4输出

共享终端

7 GND-接地

14 VCC连接到正电压，为所有四个门提供电源

74LS00真值表

H =高逻辑电平

L =低逻辑电平

74LS00应用电路图

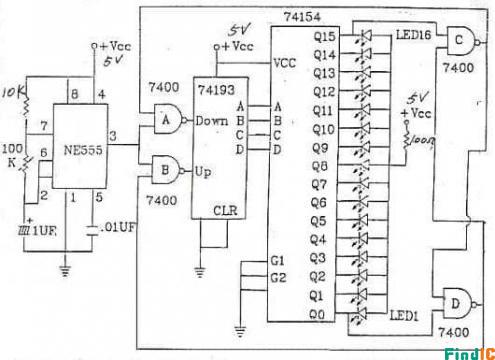

1、LED灯电路

该电路由NE555、74LS00、74LS154、74LS193和LED灯组成，制作过程非常简单。 当我们打开电源时，其工作方式如下：

当74LS154解码器的输出Q0为低电平时，74LS193为正计数器。 此时，LED从D1 ... D16单独点亮；

当74LS154解码器的输出Q15为低电平时，74LS193为倒数计数器。 此时，LED从D16 ... D1单独点亮。

从上面我们可以看到：LED灯从D1点亮到D16，然后从D16点亮回到D1，依此类推。

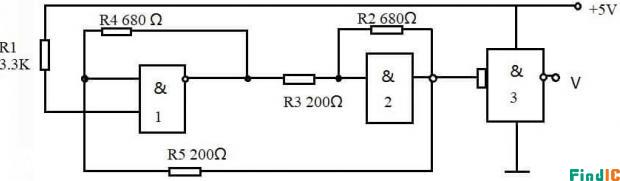

2、方波发生器电路

让我们看一下下图，这是一个方波发生器电路，该电路包含一个74LS00 与非门集成电路。

在此电路图中：

与非门1、2和外部RC时间常数组件构成振荡器电路，与非门3是缓冲器输出级。

只要改变C的电容，就可以获得不同频率的方波输出。

优势

74LS00系列在两个关键方面对7400系列进行了技术改进：更快的速度和更低的功耗。与7400系列相比，74LS00系列的唯一限制是74LS00系列只能提供一半的电流。然而，74LS00系列的部分电流减少是在输入上，因此一个典型的74LS00系列部件可以驱动20个LS负载（也就是说，一个输出可以扇出到74LS00系列中的20个输入；与7400系列相比，7400系列只能驱动同一系列中的10个输入）。

主要特征

套餐选项包括：

–塑料小轮廓（D、NS、PS）

–缩小小轮廓（DB）

–陶瓷平板（W）

–陶瓷芯片载体（FK）

–标准塑料（N）

–陶瓷（J）

•也可作为双2输入正与非 小外形门（PS）封装

•输入符合TTL；VIH=2 V和VIL=0.8伏

•输入可接受3.3伏或2.5伏逻辑输入

•SN5400、SN54LS00和SN54S00是以在全军范围内作战为特点温度范围-55ºC至125ºC
