74LS04六非门芯片引脚图及功能，真值表附带使用说明

74LS04是74XXYY IC系列的一员。74系列是数字逻辑集成电路。74LS04 IC有六个非门。这些非门执行反转功能。因此命名为六角形反转门，每个门由一个输入和一个输出组成。，反相是其主要功能之一。 74LS04 IC具有较大的工作电压范围，宽泛的工作条件，并直接与CMOS，NMOS和TTL接口。如果施加的输入为低电平，则输出变为高电平，反之亦然。在数字逻辑中，反相器门是实现逻辑求反的逻辑门。反相器电路向其输入输出代表相反逻辑电平的电压。可以使用单个NMOS晶体管或单个PMOS晶体管与电阻耦合来构建反相器。典型的代表型号有Ti的“SN74LS04N”、飞兆仙童“DM74LS04N”。

LS7404引脚图和引脚功能

74LS04是一个14针IC，如74LS04引脚所示，此IC有多种封装，根据需要选择合适的封装，每个管脚的说明如下。

引脚号说明

引脚1，A输入门1

引脚2，Y输出门1

引脚3，A输入门2

引脚4，Y输出门2

引脚5，A输入门3

引脚6，Y输出门3

引脚7，接地

引脚8，Y输出门4

引脚9，A输入门4

引脚10，Y输出门5

引脚11，A输入门5

针脚12，Y输出门6

引脚13，A输入门6

引脚14，正电源

根据74LS04数据表，它具有的特点有：

逆变器数量，6个逆变器

逻辑系列，TTL

逻辑类型，双极

电源电压–最大，5.25 V

电源电压–最小值，4.75 V

工作温度，0°C至70°C

高电平输出电流，– 0.4 mA

低电平输出电流，16 mA

工作电源电压，5 V

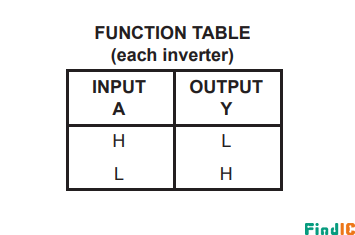

74LS04真值表

在晶体管输入低的情况下，最大电压将导致输出状态高。无论逆变器如何设计。它将始终根据以下模式给出输出。对于不同的输入，输入将始终遵循以下真值表。所有非门均遵循以下公式Y=A'。

内六角非门

非门由晶体管和电阻器设计。 晶体管用作开关，电阻用于改变最大电流。 晶体管将连接到电源和电阻器。 晶体管的基极将充当输入，发射极将充当输出， 这是所示电路图。

74LS04如何使用

在74ls04集成电路中，当我们将两个非门组合在一起时，它不会对输出产生任何影响，因为当第一个逆变器转换状态时，第二个逆变器将再次改变状态。当我们在串联中使用任何非门时，输出就不会有任何影响。偶数个非门将相互抵消。唯一的奇数将只允许更改，偶数其1、3或5。我们将在proteus中证明这种情况。首先，将非门连接到逻辑状态，然后根据上面的真值表检查它将运行的状态。

偶数示例

正如我们可以看到的输入从74LS04非门反转。现在我们将使用两个串联的非门并分析输出。

74LS04串联

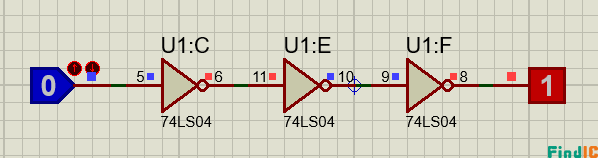

从图中可以看出，当我们串联三个74ls04非门时，当我们应用任何输入时，对输出没有任何影响。然后连接奇数个门并查看结果。
