LM2596引脚功能,参数代换和开关电源电路

WX 2020-12-04 15:09 8307次阅读 LM2596S 稳压器 LM2596

LM2596 系列稳压器是为降压开关稳压器提供所有有效功能的单片集成电路,能够驱动 3A 的负载,并且拥有出色的线路和负载调节性能。这些器件可提供 3.3V、5V、12V 固定输出电压和可调节输出电压版本。这类稳压器不仅需要很少的外部组件,而且简单易用,还具有内部频率补偿和固定频率振荡器。LM2596 系列在 150kHz 的开关频率下运行,因此采用的滤波器组件比更低频率的开关稳压器所需的组件尺寸更小。以5引脚 TO-263-5表面贴装封装。

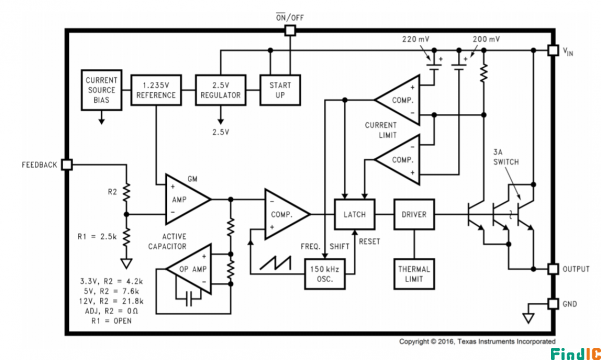

LM2596系列原理图解:

LM2596原理图

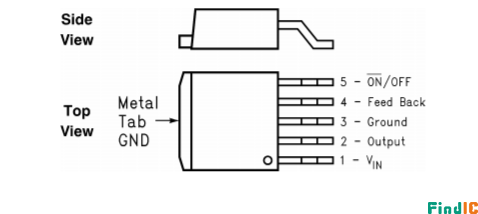

LM2596S-5.0引脚图及引脚图解:

LM2596引脚图

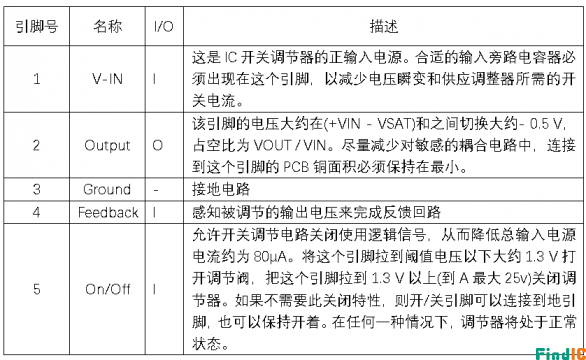

LM2596引脚图解

LM2596系列开关电源电路及应用:

• 电器

• 电网基础设施

• EPOS

• 家庭影院

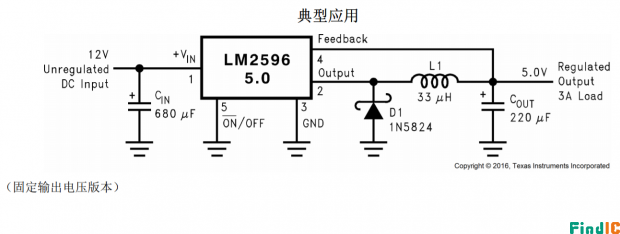

LM2596典型应用图

LM2596S-5.0核心参数:

制造商: Texas Instruments

产品种类: 开关稳压器

输出电压: 5V

输出电流: 3A

工作电源电流: 5 mA

输出端数量: 1 Output

最大输入电压: 40 V

最小输入电压: 4.5 V

开关频率: 150 kHz

最小工作温度: -40°C

最大工作温度: +125°C

封装: TO-263-5

拓扑结构: Buck

湿度敏感性: Yes

单位重量: 1.591 g
