L298N原理图,引脚图和电机驱动模块接线方法图

WX 2020-12-04 15:34 826次阅读 L298N 电机驱动器

L298N是一个15铅多瓦集成电路。这是一个高电压,高电流双全桥驱动器设计接受标准TTL逻辑水平和驱动电感负载,如继电器,螺线管,直流和步进电机。提供两个使能输入,以独立于输入信号使装置能或使装置不能使用。各桥接的下位晶体管的发射器连接在一起,相应的外部端子可用于外部传感电阻的连接。提供一个额外的电源输入,以便该逻辑在较低的电压下工作。


L298N原理图:

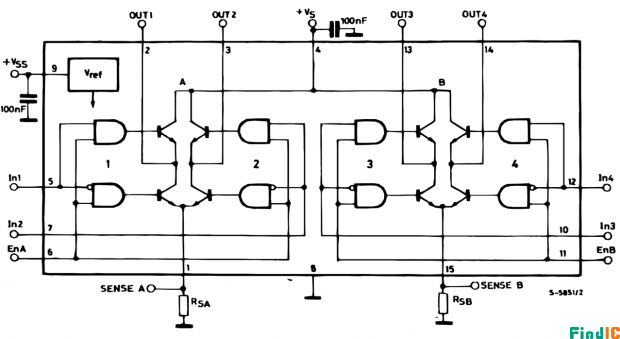

L298N原理图

L298N是一个电机驱动器,基本特征及引脚图:

•逻辑“0”输入电压最高可达1.5 V (高噪声免疫力)

•工作电源电压可达46v

•总直流电达4a

•饱和压降低

•超温保护

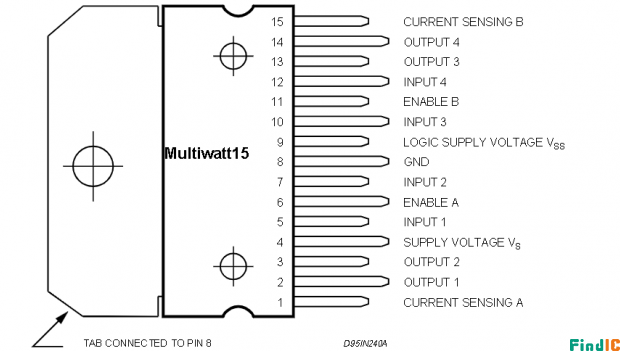

L298N引脚图

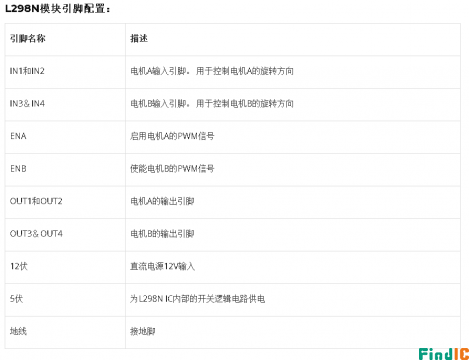

L298N引脚图解

L298N电机驱动模块图及接线图:

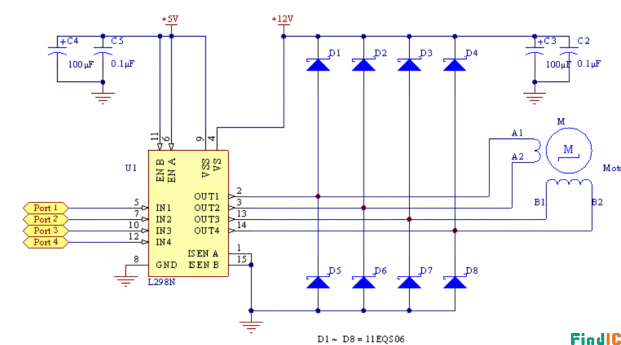

L298N电机电路图

L298N电机电路图

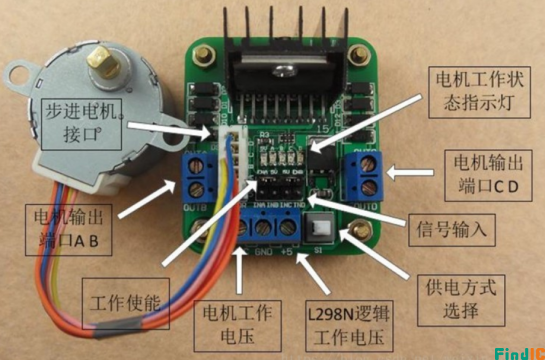

L298N电机介绍图

L298N电机介绍图

L298N接线示意图

L298N接线示意图
