CP2102中文资料，引脚图和功能应用

CP2102是接口芯片，CP2102主要参数为：工作电源电压：3.6V、工作温度区间：-55°C到+155°C、封装：QFN-28、引脚数: 28。CP2102是一个USB接口集成电路。

CP2102系列是一个USB接口集成电路芯片，中文基本介绍：

●单片机USB到UART的数据传输

•集成的USB收发器，不需要外部电阻

•集成时钟;

•不需要外部晶体，内部1024字节可编程ROM，供应商ID，产品ID，序列号，电源描述符，放号，和产品描述字符串

EEPROM (CP2102)

EPROM(一次性可编程)(CP2109)

•片上开机复位电路

•对芯片电压调节器

3.3 V输出(CP2102)

3.45 V输出(CP2109)

•100% pin和软件兼容CP2101

●USB功能控制器

•USB规范2.0兼容;

全速(12 Mbps)

•通过挂起针支持的usb挂起状态

●异步串行数据总线(UART)

•所有握手和调制解调器接口信号

拼格式支持:

-数据位:5、6、7和8

-停止位:1、1.5和2

-奇偶校验:奇数，偶数，标记，空格，无奇偶校验

•波特率:300bps到1mbps

•576字节接收缓冲区;

•640字节传输缓冲区

•硬件或X-On/X-Off握手支持

•事件人物的支持

•流程中断传输

●虚拟COM端口设备驱动程序

•工作与现有的COM端口PC应用程序

•版权免费分发许可证

•Windows 8/7/Vista /Server 2003 / XP / 2000

•Mac OS-X/ OS-9

•Linux

●USBX press™直接驱动程序支持

•版权免费分发许可证

•windows 7 / Vista / XP /Server 2003/2000

•windows CE

●电源电压

•自供电:3.0到3.6 V

•USB总线供电:4.0到5.25 V

CP2102-GM引脚图：

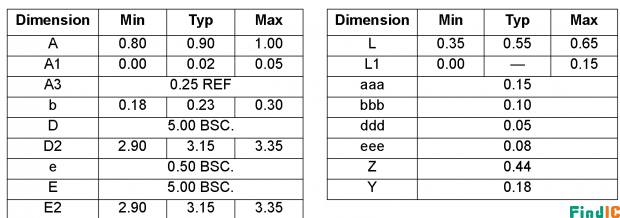

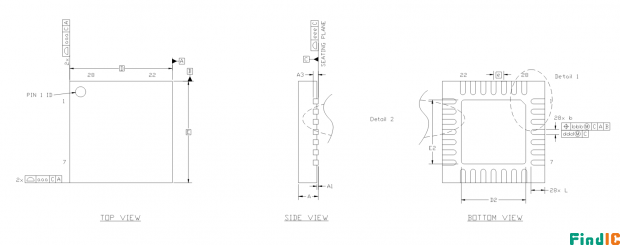

CP2102-GM封装信息：

RoHS兼容的28针QFN (5x5 mm)

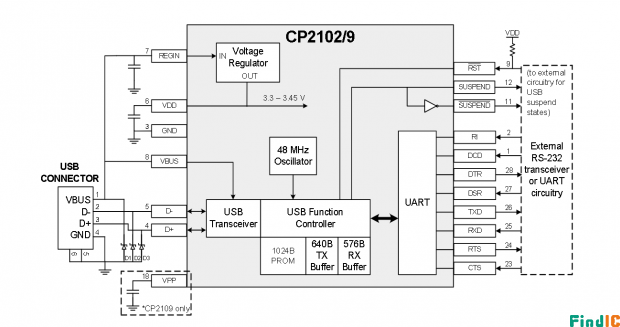

CP2102-GM应用及应用电路图：

• RS-232遗留设备升级为USB

•手机USB接口电缆

•USB接口电缆

•USB到RS-232串行适配器
