74LS20逻辑图、引脚图及芯片逻辑功能表

WX 2020-12-05 14:46 23434次阅读 74LS20 逻辑芯片

74LS20系列包含两个独立的4输入非门。SN5420、SN54LS20和SN54S20的特点是可在-55℃至+125℃的全范围内工作。SN7420,SN74LS20, 和SN74520被剥离用于从0°C到+70℃的操作。


SN74LS20N引脚图及引脚图解:

第1组:1/2/4/5号为输入,6输出,3为非门

第2组:9/10/12/13为输入,8输出,11为非门

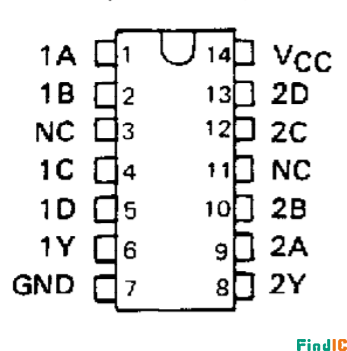

SN74LS20引脚

SN74LS20N逻辑功能表:

该器件包含四个独立的门,每个门执行逻辑与非门的功能。

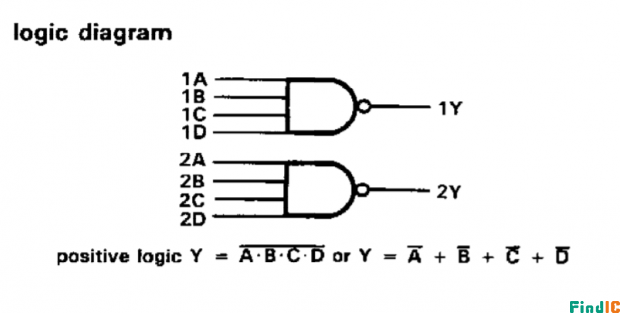

SN74LS20逻辑图

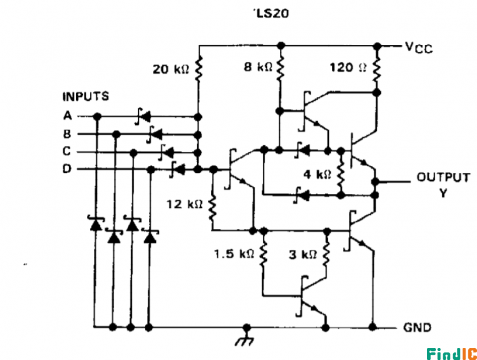

SN74LS20引脚逻辑

SN74LS20N绝对最大额定参数(真值表):

绝对最大额定值是指超过该额定值的数值设备的安全性无法得到保证。这个装置不应该是

在这些极限下操作。参数值定义在电特性表不能保证在绝对最大额定值。详细请参照“推荐操作条件”表。

电源电压: 7 v

输入电压: 7 v

运行自由空气温度范围: 0℃到+70℃

储存温度范围: -65℃至+150℃

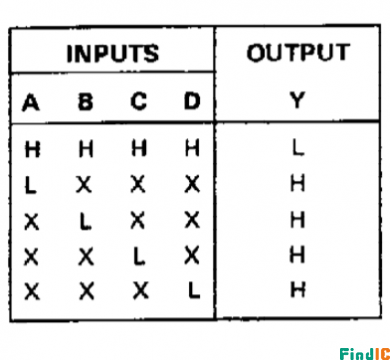

SN74LS20真值表对应

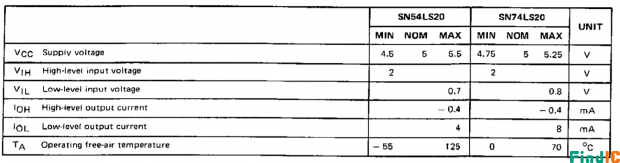

SN74LS20真值表

SN74LS20N核心参数及封装:

商标: Texas Instruments

逻辑功能: NAND

工作电源电流: 11 μA

工作电源电压: 5 V

栅极数量: 2 Gate

输入线路数量: 4 Input

输出线路数量: 1 Output

高电平输出电流: 16mA

低电平输出电流: 0.4mA

传播延迟时间: 22 ns

电源电压-最大: 5.25 V

电源电压-最小: 4.75 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-14

高度: 4.57 mm

长度: 19.3 mm

宽度: 6.35 mm

工厂包装数量: 25

单位重量: 1 g

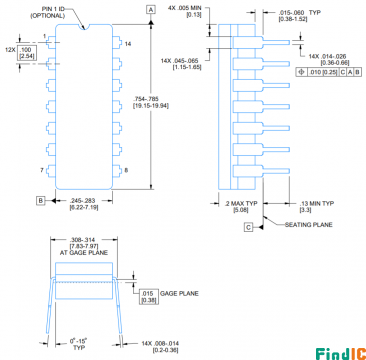

SN74LS20封装图
