NRF24L01通信工作原理，引脚图及功能详解

NRF24L01系列是一个单芯片2.4GHz射频收发器，带有嵌入式基带协议引擎(Enhanced ShockBurst ™)，适用于超低功率无线应用。NRF24L01系列设计用于在2.400 -2.4835GHz的世界范围ISM频带中操作要用NRF 24L01设计一个无线电系统，你只需要一个MCU(微控制器)和一些外部无源元件您可以通过串行外设接口(SPI)操作和配置NRF24L01系列。它可以通过SPI访问的寄存器映射。

NRF24L01系列通信工作原理：

NRF24L01系列有一个内置的状态机，它控制芯片的操作模式之间的转换。状态机接受用户定义的寄存器值和内部信号的输入

运作模式，NRF24L01系列可以在关机状态下确认，RX或TX模式。

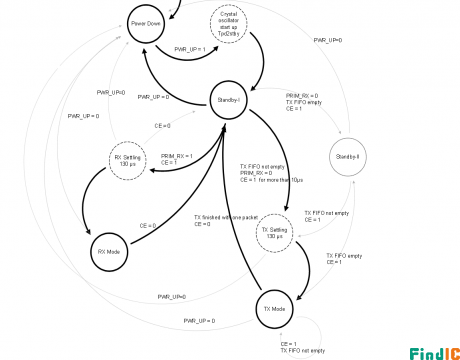

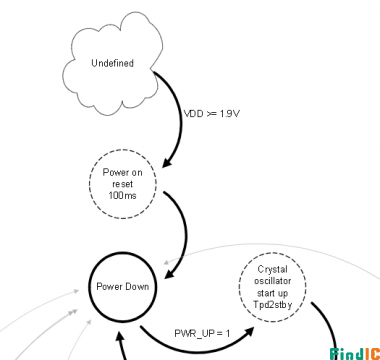

状态图

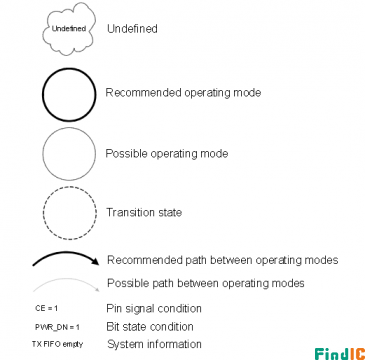

下图展示操作模式和它们如何运作。在状态图中突出显示了三种不同的状态:

•推荐运行模式:推荐在正常运行时使用的状态。

•可能的运行模式:是可能的运行状态，但在正常运行时不使用。

•过渡状态:在振荡器启动和锁相环稳定期间使用的时间限制状态。

当VDD达到1.9V或更高时，NRF24L01系列进入开机复位状态，处于开机复位状态直到进入关机模式。

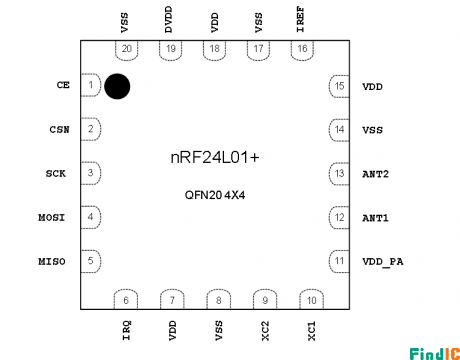

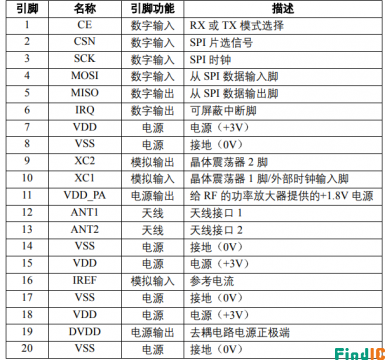

NRF24L01系列引脚图及图解：

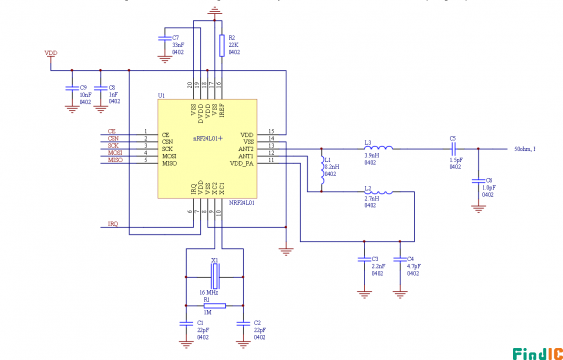

NRF24L01系列功能应用及典型应用图：

● 无线鼠标 键盘 游戏机操纵杆

● 无线门禁

● 无线数据通讯

● 安防系统

● 遥控装置

● 遥感勘测

● 智能运动设备

● 工业传感器

● 玩具

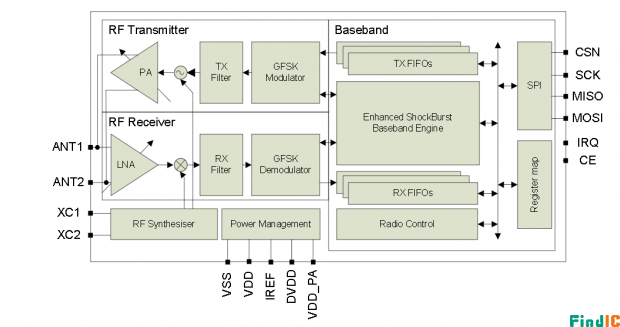

NRF24L01系列是一个射频接收器，基本描述和原理图：

包含NRF24L01系列中的所有配置寄存器，可在芯片的所有操作模式下访问嵌入式基带协议引擎(Enhanced ShockBurst TM)基于包通信，支持从手动操作到高级自主协议操作的各种模式。Internall FIFOs确保了无线前端和系统的MCU之间的平滑数据流。增强的ShockBurst TM通过处理所有高速链路层操作降低了系统成本。无线前端采用GFSK调制。它有用户可配置的参数，如频率通道输出功率和空气数据率。NRF24L01系列支持250kbps、1mbps和2Mbps的空中数据速率。高空气数据率和两种节电模式使NRF24L01系列非常适合超低功耗设计RF24L01系列是Drop-in兼容NRF24L01, ON-air兼容NRF2401A, NRF2402, RF24E1和NRF24E2。NRF24L01系列的互调和宽频带阻塞值相比于前代有了很大改善，而NRF24L01系列的内部滤波提高了满足射频监管标准的边际。内部电压调节器确保一个高的电源抑制比(PSRR)和一个宽的电源范围。
