MAX485ESA引脚图，中文参数资料和典型电路图

MAX485是用于RS-485通信的低功率收发器。每个部分包含一个驱动程序和一个无线接收器。MAX485的驱动转换速率不受限制，允许它们传输至多2.5Mbps。

MAX485ESA是一个接口芯片，基本描述：

MAX485ESA收发器在没有负载或完全负载了失效的驱动程序时，会吸收120到500的电流。所有部件从一个5V电源运行。驱动器有短路电流限制，并通过热关闭电路保护防止过度的功率消耗，使驱动器输出进入高阻抗状态。接收器的输入有一个故障安全功能，保证逻辑高输出，如果输入是开路。MAX485是为半双工应用程序设计的。

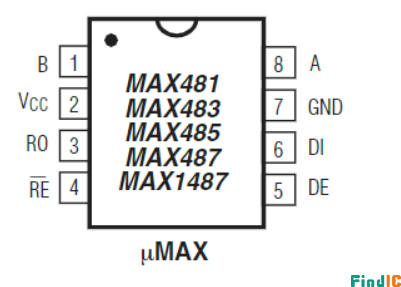

MAX485ESA引脚图及说明:

B（1）：连接到RS-485总线的B端。

Vcc（2）：电源线引脚。电源4.25V≤Vcc≤5.75V

RO（3）：接收信号的输出引脚。可以把来自A和B引脚的总线信号，输出给单片机。是COMS电平，可以直接连接到单片机。

RE（4）：接收信号的控制引脚。当这个引脚低电平时，RO引脚有效，MAX485通过RO把来自总线的信号输出到单片机；当这个引脚高电平时，RO引脚处于高阻状态。

DE（5）：输出信号的控制引脚。当这个引脚低电平时，输出驱动器无效；当这个引脚高电平时，输出驱动器有效，来自DI引脚的输出信号通过A和B引脚被加载到总线上。是COMS电平，可以直接连接到单片机。

DI（6）：输出驱动器的输入引脚。是COMS电平，可以直接连接到单片机。当DE是高电平时，这个引脚的信号通过A和B脚被加载给总线。

GND（7）：电源地线。

A（8）：连接到RS-485总线的A端。

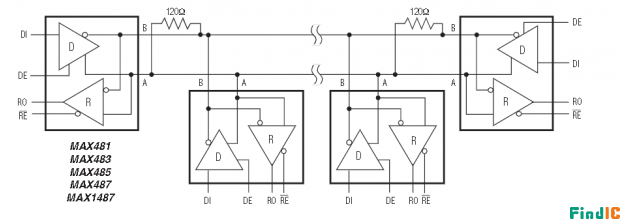

MAX485ESA典型应用图及主要应用：

-低功耗RS-485收发器

-水平转换器

-用于EMI敏感应用的收发器

-工业测控局域网

MAX485ESA核心参数：

制造商: Maxim Integrated

产品种类: RS-485 接口IC

功能: Transceiver

数据速率: 2.5 Mb/s

激励器数量: 1 Driver

接收机数量: 1 Receiver

工作电源电压: 5 V

工作电源电流: 500 μA

最小工作温度: -40°C

最大工作温度: +85°C

封装: SO-8

高度: 1.5 mm

长度: 5 mm

宽度: 4 mm

工厂包装数量: 100

子类别: Interface ICs

单位重量: 506.600 mg
