UA78L05引脚图,参数详情和代替型号

WX 2020-12-07 15:09 554次阅读 稳压器 78L05

UA78L00系列线性稳压调节器适用于广泛的应用场合。这些应用包括消除噪声的卡上测量和与单点测量以及主要器具中的电压测量相关的分布问题。此外,UA78L00系列还可以与功通元件一起用于制作高电流电压调节器。其中一个调节器可以提供高达100ma的输出电流。UA78L00系列调节器的内部限制和热关闭功能有助于防止设备过载。UA78L00C和UA78L00AC系列设备的特点是可以在0℃到+125℃的虚拟结温度范围内运行。UA78L05AlDR装置的特点是可以在-40℃到125℃的虚拟结温度范围内工作。


UA78L05AIDR引脚图及图解:

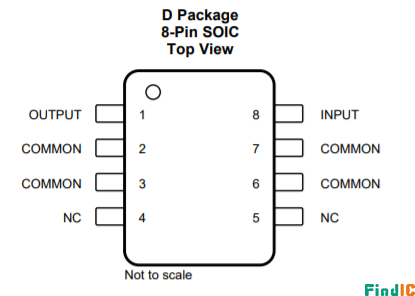

UA78L05AIDR引脚图

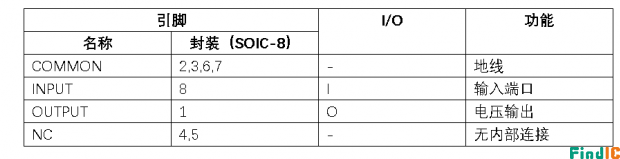

UA78L05AIDR引脚图解

UA78L00系列电路图及原理图:

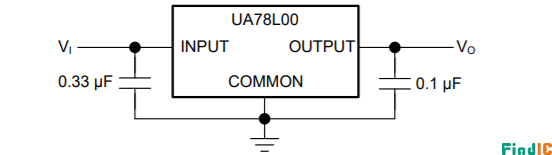

UA78L05AIDR电路图

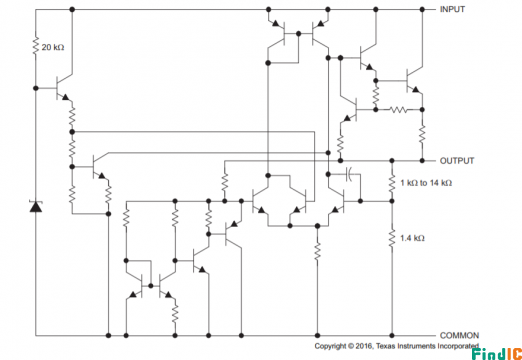

UA78L05AIDR原理图

UA78L05AlDR核心参数及封装图:

制造商: Texas Instruments

产品种类: 线性稳压器

PSRR/纹波抑制-典型值: 49 dB

输出端数量: 1 Output

输出电压: 5 V

输出电流: 100 mA

最大输入电压: 20V

最小输入电压: 7V

负载调节: 60mV

线路调整率: 150mV

最小工作温度: -40°C

最大工作温度: +125°C

封装: SOIC-8

高度: 1.58 mm

长度: 4.9 mm

宽度: 3.91 mm

商标: Texas Instruments

工厂包装数量: 2500

单位重量: 72.600 mg

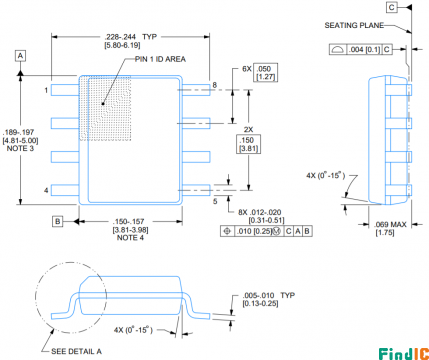

UA78L05AIDR封装图

UA78L05AlDR代替型号:

(德州仪器)UA78L05AIDRE4(德州仪器)UA78L05ACDR(安森美)MC78L05ACDR2G
