74HC138真值电路图、引脚图及功能逻辑表

74HC138系列逻辑解码器可以解码三个二进制加权地址输入(A0, A1和A2)到8个互斥输出(Y0到Y7)。该设备有三个特点启用输入(E1、E2和E3)。每个输出都是高的，除非E1和E2很低，E3很高。这个多重Enable函数允许轻松地将并行扩展为1-of-32(5到32线)解码器只有4 '138集成电路和一个逆变器。138号可以用作为一种使用其中一个有源低使能输入作为的八输出多路复用器数据输入和其余的使能输入作为频闪灯。输入包括钳位二极管。它允许使用电流限制电阻来连接输入电压超过VCC。

74HC138系列基本特征：

•符合JEDEC标准no.7A

•输入级别:

-用于74HC138: CMOS级别

-对于74HCT138: TTL级别

•多路分解能力

•多输入，便于扩展

•理想的记忆芯片选择解码

•主动低互斥输出

•ESD保护:

- HBM JESD22-A114F超过2000 V

- MM JESD22-A115-A超过200 V

•多个封装选项

•指定从-40℃到+85℃/从-40℃到+125℃

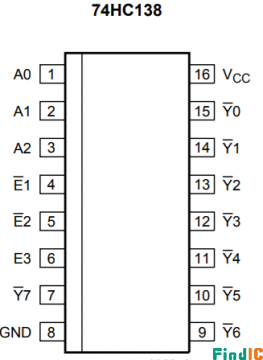

74HC138引脚图及引脚解析：

74HC138引脚的分配:

A0, A1, A2 (引脚1,2,3): 数据输入

-E1, -E2 (引脚4,5): 使能控制（低电平）

E3(引脚6): 使能控制（高电平）

-Y0,-Y1,-Y2,-Y3,-Y4,-Y5,-Y6,-Y7(引脚15,14,13,12,11,10,9,7): 数据输出（低电平）

GND (引脚8): 逻辑地(0V)

Vcc (引脚16): 电源电压

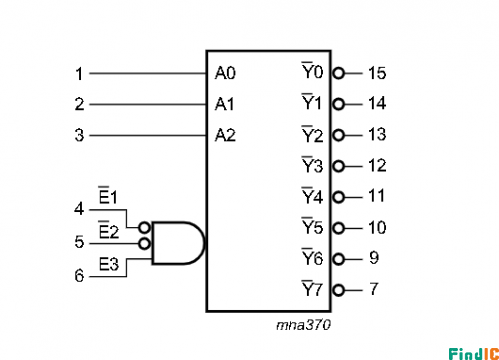

74HC138功能逻辑图:

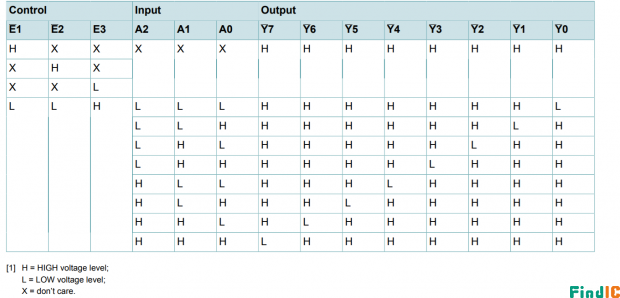

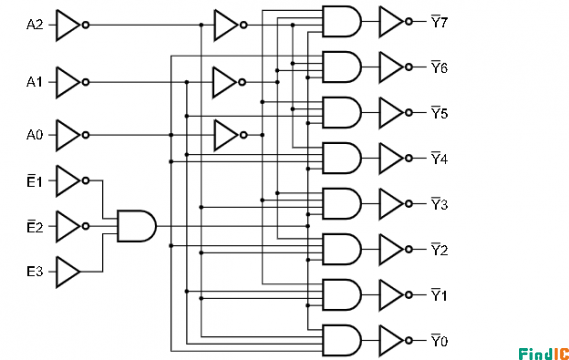

74HC138真值电路及图解：

H =高电压水平，L =低电压水平，X =不需注意

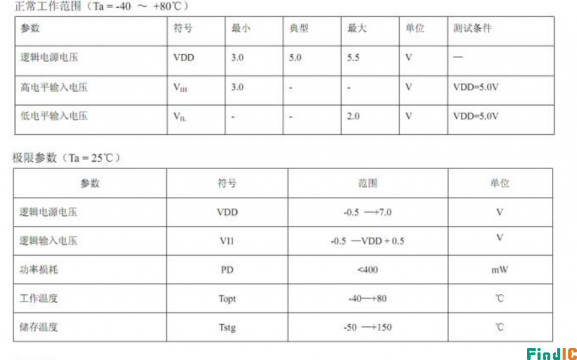

74HC138极限值表：

74HC138D,652核心参数：

制造商: Nexperia

输入线路数量: 6 Input

输出线路数量: 8 Output

传播延迟时间: 12 ns

电源电压-最小: 2 V

电源电压-最大: 6 V

输出电流: ±25mA

输出电压: 5.81 V

电源电流-最大值: 0.008 mA

高电平输出电流: -5.2 mA

低电平输出电流: 5.2 mA

工作电源电压: 2V~6V

Pd-功率耗散: 500mW (1/2 W)

最小工作温度: -40°C

最大工作温度: +125°C

封装: SO-16

位数: 3 bit

高度: 1.45mm

宽度: 4mm

长度: 10mm

单位重量: 250mg
