74LS86真值表，引脚图及逻辑功能图

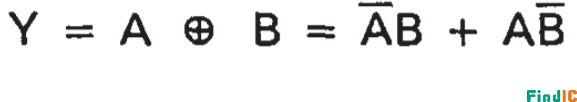

74LS86系列包含四个独立的2输入异或门。它们在正逻辑中执行布尔函数:

74LS86系列基本描述：

74LS86系列的一个常见的应用程序是作为一个真/补元素。如果其中一项输入较低，另一项输入将在输出时以真实形式再现。如果其中一个输入是高的，另一个输入上的信号将在输出端反向复制。74LS86系列的特性是可以在0℃到+70℃之间运行。

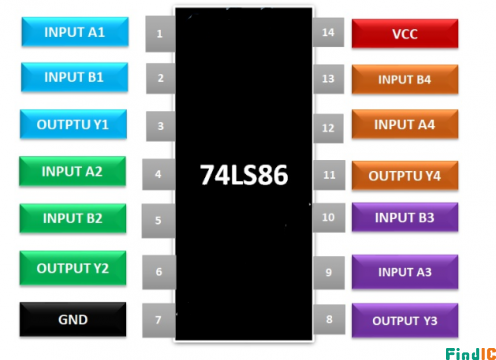

74LS86引脚图及图解：

A1 引脚1：74LS86带有四个XOR门，并且引脚1将用作第一个输入引脚。它将用于将数据输入到IC内的第一个XOR门

B2-引脚2：引脚2将用作第二个输入引脚。它还将用于将数据输入到第一个XOR门。

Y1-引脚3：引脚3是第一个XOR门的输出引脚。它将用于接收来自第一个XOR门的输出。

A2-引脚4：引脚4将用作IC中第二个XOR门的第一输入引脚。

B2-引脚5：引脚5还将用作IC中第二个XOR门的第二个输入引脚。

Y2-引脚6：引脚6是IC的第二个XOR门的输出引脚。它将给出第二个XOR门的输出。

GND-引脚7：引脚7将用作接地引脚。它将用于与电源和其他设备建立公共接地。

Y3-引脚8：引脚8是输出引脚，用于接收来自第三XOR门的输出。

A3-引脚9：引脚9是输出引脚，用于将第一输入发送到IC中的第三XOR门。

B3-针脚10：引脚10还是输出引脚，用于将第二个输入发送到IC中的第三个XOR门。

Y4-引脚11：引脚11是输出引脚。它用于接收第四个XOR门的输出。

A4-针脚12：引脚12是输入引脚，用于将第一个输入发送到IC的第四个XOR门。

B4-引脚13：引脚13还是输出引脚，用于将第二个输入发送到IC的第四个XOR门。

VCC-引脚14：VCC是用于给IC通电以使其正常工作的电源引脚。

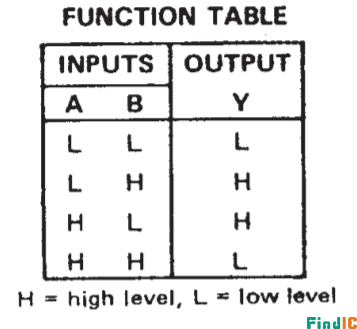

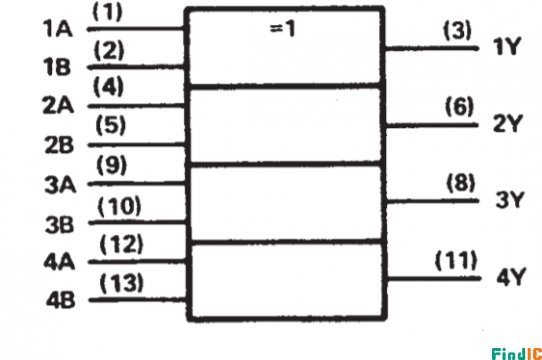

74LS86系列逻辑功能图及真值表：

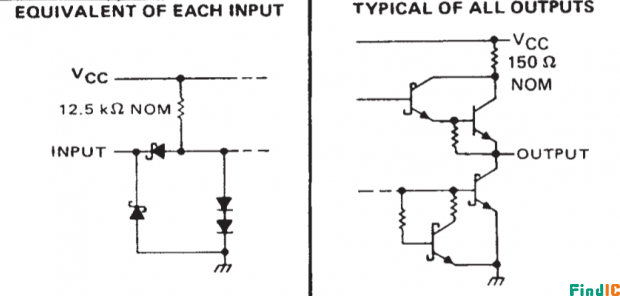

74LS86系列主要应用及应用电路图：

-(XOR门)用于在计算机中实现二进制加法

-也用于网络设备

-电视和家庭娱乐系统

SN74LS86ADR核心参数：

制造商: Texas Instruments

栅极数量: 4 Gate

输入线路数量: 2 Input

输出线路数量: 1 Output

高电平输出电流: -16mA

低电平输出电流: 0.8mA

传播延迟时间: 30ns

电源电压-最大: 5.25V

电源电压-最小: 4.75V

工作电源电流: 50μA

工作电源电压: 5 V

静态电流: 6.1 mA

工作温度范围: 0°C to +70°C

封装: SOIC-14

输入/出类型: TTL

位数: 4 bit

长度: 8.65 mm

高度: 1.58 mm

宽度: 3.91 mm

单位重量: 129.400 mg
