TL494开关电源电路图，引脚功能及参数讲解

TL494系列设备包含所有功能在构造脉宽调制中所必需的(PWM)控制电路在单片机上。主要为电源控制而设计设备提供了灵活性，以定制电源控制电路到一个特定的应用。

TL494系列基本描述：

TL494设备包含两个错误放大器，一个错误放大器片上可调振荡器，有死区时间控制(DTC)比较器，一种脉冲转向控制触发器5v, 5%精度调节器，输出控制电路。误差放大器显示共模电压范围从- 0.3 V到VCC - 2v。的空时控制比较器有一个固定的偏移量，提供大约5%的停止时间。芯片上的振荡器是否可以通过终止RT来绕过引用输出并提供一个锯齿输入到CT，或者它可以驱动同步多轨共用电路电力供应。未提交的输出晶体管提供任何一种共发射极或发射-跟随器输出能力。TL494系列设备提供推拉或单端输出操作，其中可选择通过输出控制功能。该体系结构该设备中禁止任何一种输出的可能性在推-拉操作期间被脉冲两次。

TL494系列基本特征：

•完成PWM电源控制电路

•未承诺输出的200毫安接收器或电流源

•输出控制选择单端或推挽式操作

•内部电路禁止双脉冲直至输出

•可变死时间提供控制总行驶里程

•内部调节器提供稳定的5伏电压参考供应与5%的公差

•电路结构允许简单的同步

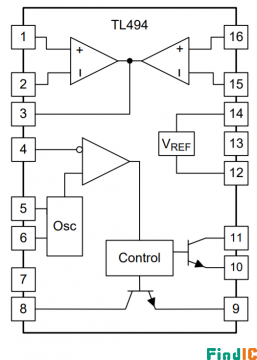

TL494系列电路图及原理图：

TL494系列主要应用：

•电源:交流/直流、隔离、带PFC,>90w

•电源:交流/直流、隔离、无PFC,<90w

•电源:电信/服务器AC/DC电源:

•太阳能许多独立的

•洗衣机:低端和高端

•电动自行车

双控制器:模拟

•烟雾探测器

•太阳能逆变器

•服务器电源

•台式电脑

•微波炉

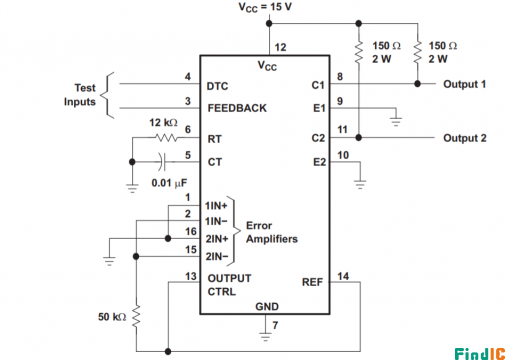

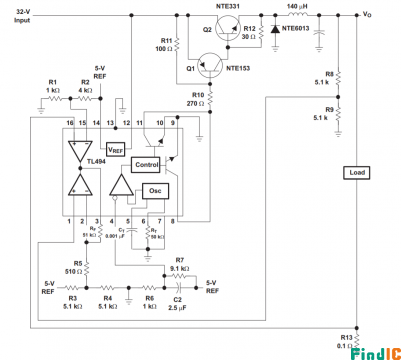

TL494系列开关电源电路图：

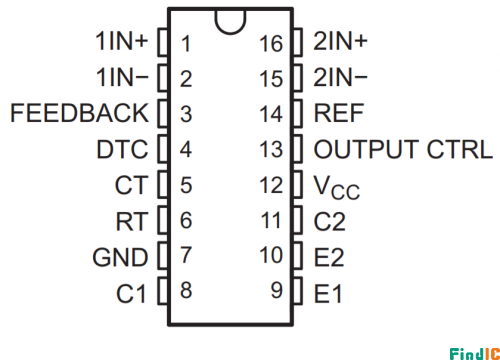

TL494IN引脚图及功能说明：

1IN+ 1 (I) 非逆变输入到误差放大器1

1IN- 2(I) 反向输入到误差放大器1

2IN+ 16(I) 非逆变输入到误差放大器2

2IN- 15(I) 反向输入到误差放大器2

C1 8(O) BJT输出集电极端1

C2 11(O) BJT输出集电极端2

CT 5(-) 电容器端子用于设定振荡器频率

DTC 4(I) 停止时间控制比较器输入

E1 9(O) BJT发射器终端输出1

E2 10(O) BJT输出集电极端2

FEEDBACK 3(I) 反馈输入脚

GND 7(-) 地

OUTPUT CTRL 13(I) 选择单端/并行输出或推拉操作

REF 14(O) 5伏参考调节器输出

RT 6 (-) 用于设置振荡器频率的电阻端子

VCC 12(-) 电源电压

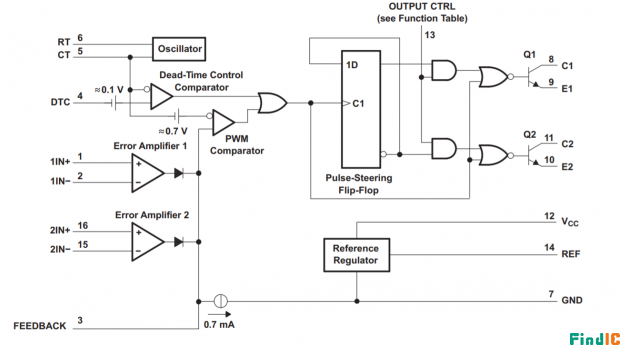

TL494IN核心参数及功能框图：

制造商: Texas Instruments

输出端数量: 2 Output

开关频率: 300 kHz

占空比-最大: 45 %

输出电压: 40V

输出电流: 200 mA

最小工作温度: -40°C

最大工作温度: +85°C

封装: PDIP-16

高度: 4.57 mm

长度: 19.3 mm

下降时间: 40 ns

上升时间: 100 ns

单位重量: 1 g
