S8550引脚图，基本参数和代换型号

  与S8050一样，它的PNP替代品S8550也是一种广泛使用的晶体管，它是一种可靠的低成本晶体管，具有很好的技术特性。它设计用于满足电子电路中的音频放大和其他一般要求，但除此之外，它还广泛用于商用设备中。S8550的TO-92小型封装具有一些非常好的功能，因此它可以用于许多电子应用，例如输出功耗为1瓦，这是将音频信号放大到1瓦左右的很好的功能，并且在许多其他音频放大阶段。最大集电极电流为-700mA，因此也可用于电子电路中的各种开关应用。晶体管的最大增益为400，这也是该晶体管的正点。

S8550 功能及技术规格：

晶体管类型：PNP

集电极最大电流（I C）：- 0.7A或-700mA

最大集电极-发射极电压（V CE）：-20V

最大集电极基极电压（V CB）：- 30V

最大发射极基电压（VBE）：- 5V

集电极最大耗散（Pc）：1瓦

最大过渡频率（fT）：100 MHz

最小和最大直流电流增益（h FE）：40至400

最高存储和工作温度应为：-65至+150摄氏度

包装类型：TO-92

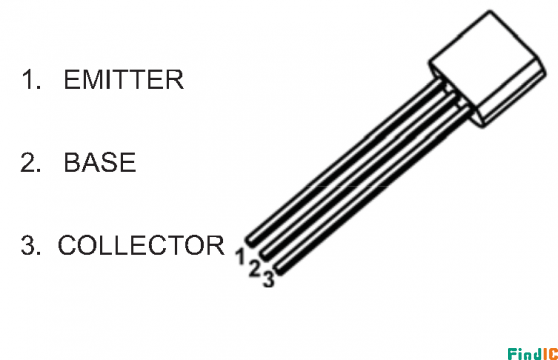

S8550引脚图及功能：

脚1, 发射极: 电流通过通常接地的发射极排出

脚2, 基础: 控制晶体管的偏置, 用于打开或关闭晶体管

脚3, 集电极: 电流流经集电极, 通常连接到负载

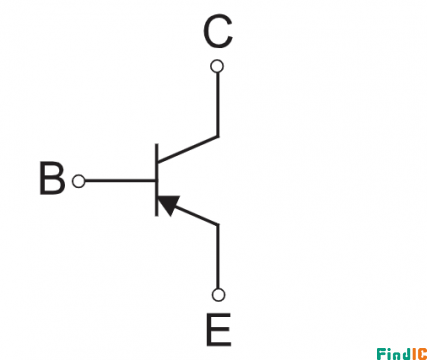

S8550系列电路图：

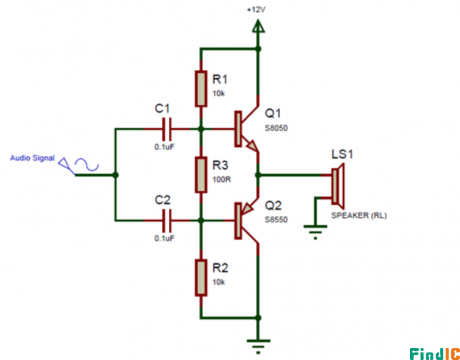

S8550基本应用及应用电路图：

-B类放大器

-在-700mA以下驱动负载

-作为电子电路中的开关

-将低增益信号放大到高增益

-小型音频项目和电路的输出级

S8550代替型号：

(Micro Electronics) BC527、(Central Semiconductor)2N2906，(飞兆/仙童)KSA708YBU
