1A双极线性稳压器
AMS1117系列可调和固定电压调节器的设计提供800mA的输出电流和操作自己的1V输入输出差动。在最大输出电流下，保证器件的输出电压最大为1.3V，在较低的负载电流下降低。片内微调将参考电压调整到1%。电流限制也被修剪，最小化在过载条件下的压力调节器和电源电路。AMS1117设备与其他三终端SCSI监管针兼容，并提供在低配置表面安装SOT-223包和在TO-252 (DPAK)塑料包。
AMS1117-5.0主要特征：
-三端可调或固定电压* 1.5V、1.8V、2.5V、2.85V、3.3V和5.0V
（根据AMS1117系列型号的后缀可以判断出该型号的可调节电压）
-输出电流为800mA
-可操作下降到1V
-线调节:最多0.2%。
-负载调节:最大0.4%。
-可提供SOT-223和TO-252软件包

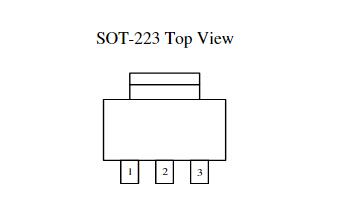

AMS1117-5.0引脚图及功能：
脚1, 调整/接地: 该引脚调节输出电压，如果它是固定电压调节器，则它充当地
脚2, 输出电压(Vout): 调节引脚设置的稳定输出电压可从该引脚获得
脚3, 输入电压(Vin): 必须调节的输入电压已提供给此引脚

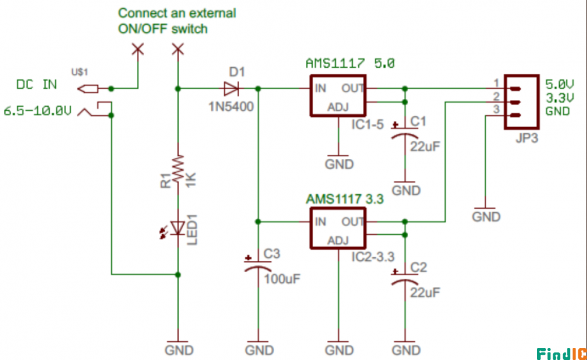

AMS1117-5.0基本应用及应用电路图：
•交流驱动电源级模块
•商户网络和服务器PSU
•工业AC / DC
•超声波扫描仪
•伺服驱动控制模块

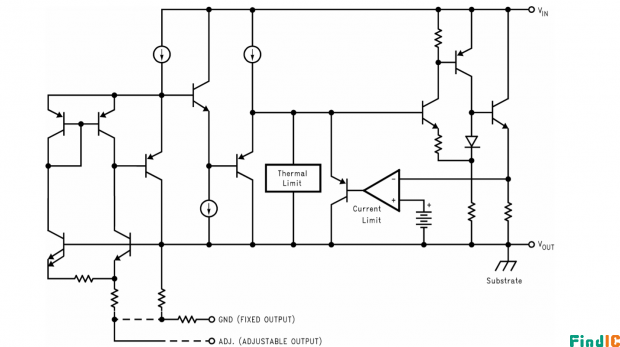

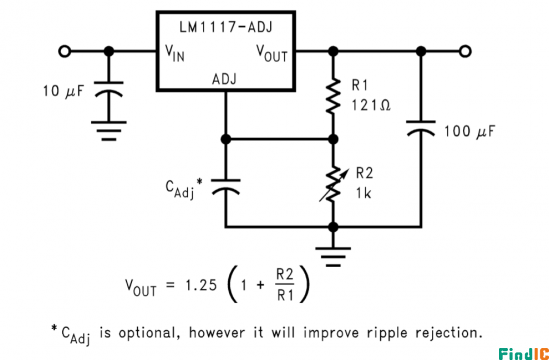

AMS1117-5.0系列原理图及电路图：
AMS1117-5.0核心参数：
制造商: Texas Instruments
产品种类: 低压差稳压器
输出电压: 5V
输出电流: 800mA
输出端数量: 1 Output
极性: Positive
静态电流: 10mA
最大输入电压: 15V
最小工作温度: -40°C
最大工作温度: +125°C
封装: SOT-223-4
回动电压: 1.2 V
回动电压—最大值:
1.2 V at 100 mA,
1.25 V at 500 mA,
1.3 V at 800 mA
电压调节准确度: 1 %
Ib-输入偏流: 5 mA
线路调整率: 1 mV
负载调节: 1 mV
工作电源电流: 5 mA
单位重量: 280 mg
AMS1117-5.0代替型号：
(长电科技) CJT1117B-5.0 , (长电科技) CJT1117B-3.3, (奥地利电子) AMS1117-3.3
