3.3V固定输出，低压差1.1V(typ)@Iout=1A，Vin=15V(Max)
通用说明AMS1117系列可调和固定电压调节器的设计可提供高达1A的输出电流，并可在低至1V的输入输出差分下运行。该装置的压降保证最大为1.3V，在较低的负载电流下降低。片内微调将参考电压调整为1.5%。电流限制的设置是为了在过载条件下使稳压器和电源电路的应力最小化。AMS1117设备与其他三个终端SCSI调节器引脚兼容，并提供轻薄的表面安装SOT-223封装、8L SOIC封装和TO-252（DPAK）塑料封装。
特征
三端可调或固定电压*1.5V、1.8V、2.5V、2.85V、3.3V和5.0V
输出电流1A
工作电压降到1V
线路调节：最大0.2%。
负载调节：最大0.4%。
提供SOT-223、TO-252和SO-8封装
应用
高效线性稳压器
开关电源用后调节器
5V至3.3V线性稳压器
电池充电器
活动SCSI终端
笔记本电脑电源管理
电池供电仪表
引脚图及功能
3脚固定/可调版本
1脚：接地/调整
2脚：输出电压
3脚：输入工作电压
应用
AMS117系列可调和固定调节器易于使用，可防止短路和热过载。如果感测点的结温超过165°C，热保护电路将关闭调节器。与旧的三端可调稳压器相兼容，这些器件具有较低的压降、更精确的基准公差和更高的温度参考稳定性的优点。
稳定性
AMS1117系列中使用的电路设计要求使用输出电容器作为设备频率补偿的一部分。在输出端添加22μF固体钽将确保所有操作条件下的稳定性。当调节端被电容器旁路以改善纹波抑制时，对输出电容器的要求增加。22μF钽的值涵盖了绕过调节终端的所有情况。在不绕过调节终端的情况下，可以使用更小的电容器，效果同样好。为了进一步提高这些器件的稳定性和瞬态响应，可以使用更大的输出电容值。
保护二极管

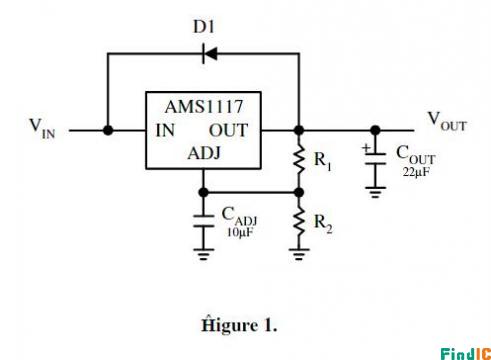

与较老的调节器不同，AMS117系列在调节销和输出之间以及从输出到输入之间不需要任何保护二极管，以防止模具过度应力。内部电阻限制了AMS1117调整引脚上的内部电流路径，因此即使调整引脚上有电容器，也不需要保护二极管来确保短路条件下的设备安全。通常不需要输入和输出之间的二极管。在器件的输入和输出引脚之间的内部二极管可以处理50A到100A的微秒浪涌电流。在正常运行中，即使使用大的输出电容，也很难得到这些浪涌电流值。如果使用高值输出电容器，如1000μF至5000μF，并且输入引脚瞬间对地短路，则可能发生损坏。当使用AMS117输入端的撬杆电路时，建议使用从输出到输入的二极管（图1）
