MAX485典型电路图，引脚图和功能资料

  MAX485系列是用于RS-48通信的低功率收发器。每个部件包含一个驱动程序和一个接收程序。MAX485系列的驱动转换速率是不受限制的，允许它们最多传输2.5Mbps。这些收发器在空载或满载禁用驱动器时，可吸收120μA到500μA之间的电源电流。 驱动器的短路电流有限，并通过热关闭电路防止过多的功率耗散，使驱动器输出处于高阻抗状态。接收器输入具有故障安全功能，如果输入是开路，保证逻辑高输出。MAX485系列是为半双工应用设计的。

MAX485系列主要特征：

1.低功耗，最大限度地减少了散热，降低了系统成本

(1)静态电流120µA至500µA

(2)0.1µA的关断电流

(3)5V单电源电压

2.限摆率驱动器（MAX483 / MAX487 / MAX488和MAX489）

(1)最高250kbps数据速率

(2)无限驱动程序：最高2.5Mbps数据速率

3.集成保护增强了系统的坚固性

(1)短路电流限制驱动器

(2)集成热关断

(3)接收器故障保护，用于输入开路

(4)保证逻辑高电平

4. 1/4单位负载（仅MAX487 / MAX1487）在一条总线上最多允许128个设备

(1)48kΩ接收器输入电阻

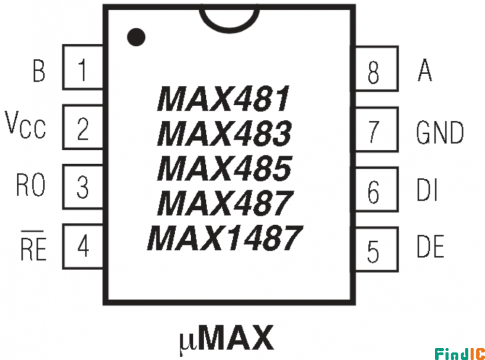

MAX485系列引脚图及功能：

引脚1,B: 反相接收器输入和反相驱动器输出

引脚2,VCC: 正电源:4.75V≤VCC≤5.25V

引脚3, RO: 接收器输出:如果A > B by 200mV, RO会高, 如果A＜B by 200Mv,RO会低

引脚4,RE-: 接收机输出使能。RE-低时RO启用，RE-高时RO高阻抗。

引脚5,DE: 驱动输出使能。驱动程序输出，Y和Z，通过将DE调高来启用。当DE较低时，它们是高阻抗的。如果驱动输出被启用，部件的作用就像行驱动。虽然它们是高阻抗，他们功能作为线路接收器，如果RE低。

引脚6, DI: 驱动输入。低DI力输出Y低，输出Z高。类似地，DI上的一个高的力输出Y高，输出Z低。

引脚7,GND: 接地

引脚8,A: 非反相接收器输入和非反相驱动器输出

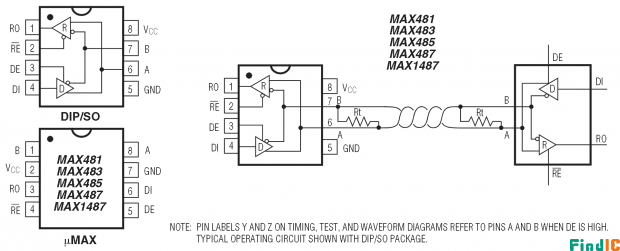

MAX485系列电路图及原理图：

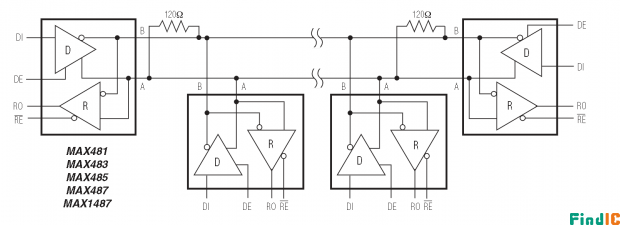

MAX485系列基本应用及应用电路图：

-低功率RS-485

-收发器低功率RS-422

-电平转换

-用于电磁敏感应用的收发器

-工业控制局域网

MAX485ESA+T核心参数：

制造商: Maxim Integrated

产品种类: RS-485 接口 IC

系列: MAX485

数据速率: 2.5 Mb/s

激励器数量: 1 Driver

接收机数量: 1 Receiver

工作电源电压: 5 V

工作电源电流: 500μA

最小工作温度: -40°C

最大工作温度: +85°C

封装: SO-8

高度: 1.5 mm

长度: 5 mm

宽度: 4 mm

双工: Half Duplex

单位重量: 540 mg
