74LS32系列引脚图,芯片逻辑图和真值表

WX 2020-12-17 15:59 13132次阅读 逻辑芯片 74LS32

  74LS32系列包含四个独立的2输入或门,SN5432, SN54LS32和SN54932的特点是在整个军事范围内工作-550℃到125℃。SN7432、SN74LS32和SN74S32的特点是适用于0°C~70℃的工作环境。


74LS32系列基本特征:

-双输入或门四封装

-电源电压:5至7V

-输入电压:5~7V

-工作温度范围= -55°C到125°C

-可提供14引脚SOIC封装


74LS32系列基本应用:

-基本逻辑电路

-编码器和解码器

-多路复用器和De-multiplexers

-振荡器电路

-网络及数码系统


74LS32系列引脚图及功能:

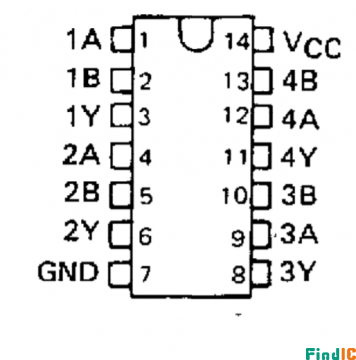

74LS32引脚图

(引脚1,4,9,12) OR输入引脚(A): OR的第一个输入引脚

(引脚2,5,10,13) OR输入引脚(B): OR的第二个输入引脚

(引脚3,6,8,11) OR输出引脚(Q): OR的输出引脚

(引脚7)GND: 连接到电路的接地

(引脚14) Vcc (Vdd): 用于给IC供电。通常使用+ 5V


74LS32系列逻辑图及原理图:

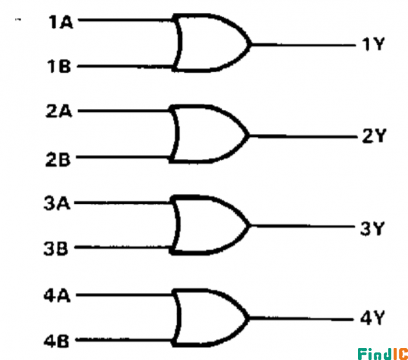

74LS32逻辑图

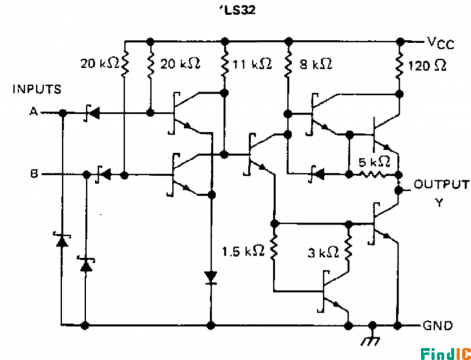

74LS32原理图

74LS32系列逻辑符号图与功能真值表:

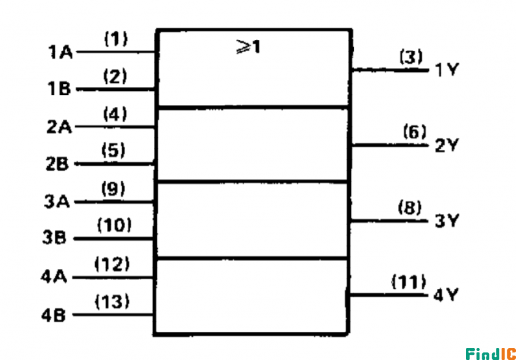

74LS32逻辑符号图

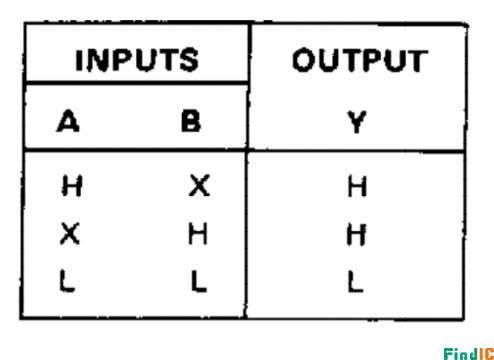

74LS32真值表

SN74LS32N核心参数:

制造商: Texas Instruments

产品种类: 逻辑门

逻辑功能: OR

栅极数量: 4 Gate

输入线路数量: 2 Input

输出线路数量: 1 Output

高电平输出电流: -16 mA

低电平输出电流: 0.8 mA

传播延迟时间: 22 ns

电源电压-最大: 5.25V

电源电压-最小: 4.75V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-14

封装: Tube

功能: Quad 2-Input

高度: 4.57 mm

长度: 19.3 mm

宽度: 6.35 mm

逻辑类型: 2-Input OR

位数: 4 bit

工作电源电流: 38 μA

工作电源电压: 5 V

工厂包装数量: 25

单位重量: 1 g
