3A降压电压稳压器
描述：
LM2576系列稳压器是单片集成电路，提供了降压型开关稳压器的所有有源功能，能够以出色的线路和负载调节来驱动3A负载。 这些设备提供3.3 V，5 V，12 V，15 V的固定输出电压以及可调输出版本。这些稳压器只需要最少的外部元件，使用简单，并具有故障保护和固定频率振荡器。LM2576系列可为流行的三端线性稳压器提供高效替代。 它大大减小了散热器的尺寸，在某些情况下不需要散热器。这一系列的主要型号有LM2576S3.3/NOPB；LM2576S-5.0/NOPB；LM2576SX-ADJ/NOPB；LM2576SX-5.0/NOPB等。它的供应商有这些常见品牌: 华冠; 美国国家半导体; 德州仪器，安森美等。
LM2576特征：
•适应新产品：LMR33630 36V，3A，400kHz同步转换器
•3.3V，5V，12V，15V和可调输出版本
•可调版本的输出电压范围：1.23 V至37 V（对于HV版本为57 V）在整个线路和负载条件下可承受最大±4％的容差
•额定输出电流：3A
•宽输入电压范围：HV版本时为40 V至 60 V
•仅需四个外部组件
•52kHz固定频率内部振荡器
•TTL关机功能，低功耗待机模式
• 高效率
•使用现成的标准电感器
•热关断和限流保护
•使用WEBENCH工具创建自定义设计

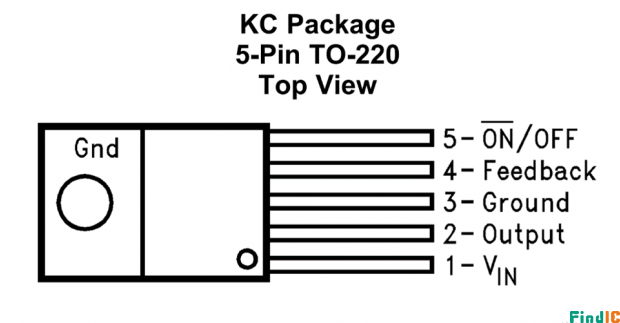

LM2576引脚图及其功能:
引脚1（VIN）：将输入引脚提供给高端晶体管的集电极引脚。 连接电源和输入旁路电容器CIN。 从VIN引脚到高频旁路CIN和GND的路径必须为尽可能短。
引脚2（输出）：功率晶体管的发射极引脚。 这是一个交换节点。 将此引脚连接到电感器
和外部二极管的阴极。
引脚3（接地）: CIN的路径必须尽可能短。
引脚4（反馈）：反馈检测输入引脚。连接到反馈分压器的中点以设置ADJ的VOUT 版本或将此引脚直接连接到输出电容器以获得固定输出版本。
引脚5（开/关）：使能稳压器输入。高=关，低=开。连接到GND以启用稳压器。不要让此引脚悬空。
LM2576 参数：
制造商: Texas Instruments
产品种类: 开关稳压器
安装风格: SMD/SMT
封装 / 箱体: TO-263-5
输出电压: 1.23 V to 37 V
输出电流: 3 A
输出端数量: 1 Output
最大输入电压: 40 V
拓扑结构: Buck
最小输入电压: 4 V
开关频率: 52 kHz
最小工作温度: - 40 C
最大工作温度: + 125 C
系列: LM2576
封装: Cut Tape
封装: Reel
工作温度范围: - 40 C to + 125 C
湿度敏感性: Yes
工作电源电流: 5 mA
工厂包装数量: 500
单位重量: 1.600g

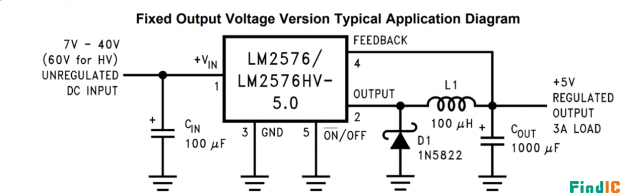

LM2576稳压电路图：

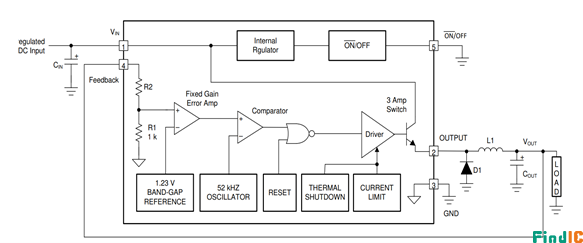

LM2576工作原理：
LM2576应用领域：
•电机驱动
•商家网络和服务器PSU
•电器
•测试与测量设备
