3 线路到 8 线路解码器/多路解复用器
今天讲的是3线-8线译码器74LS138，主要分为以下几个方面：
一、74LS138简介
二、74LS138引脚说明
三、74LS138工作原理
四、74LS138逻辑功能真值表
五、74LS138典型应用电路
六、总结
一、74LS138简介
74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC138译码器可接受3位二进制加权地址输入（A0, A1和A2），并当使能时，提供8个互斥的低有效输出（Y0至Y7）。
74HC138的编码是000-111（八种），它们分别代表一种信号，要实现这些编码，只需要3根输入信号线；而74HC138这些编码所代表的含义，就是在8个输出中引脚中选出一个特殊的引脚，使其电平与其他7个不同，比如输出为01111111是输入为000的译码。所以，编码（被编的码）指的是有顺序规律，但没特殊含义的一种码；而译码（被译的码）指的是真正起作用的码。打个比方，ASCII码是一种编码，它的范围是0-127，光看这些码，我们无法得到任何有用的信息，但是，对他们进行译码后所得到的数据，我们就能轻易认出，比如ASCII编码97对应字符a，’a’就是译码。
译码的例子还有很多，比如学号的译码就是学生身份信息，身份证的译码就是个人的信息等等。

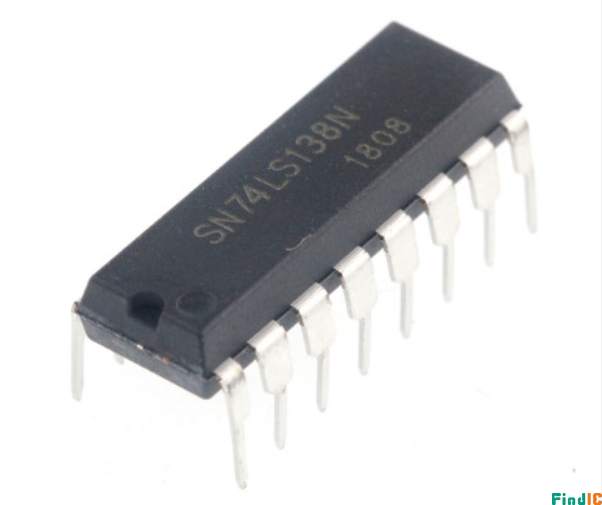

图 1 74LS138实物图
二、74LS138引脚说明

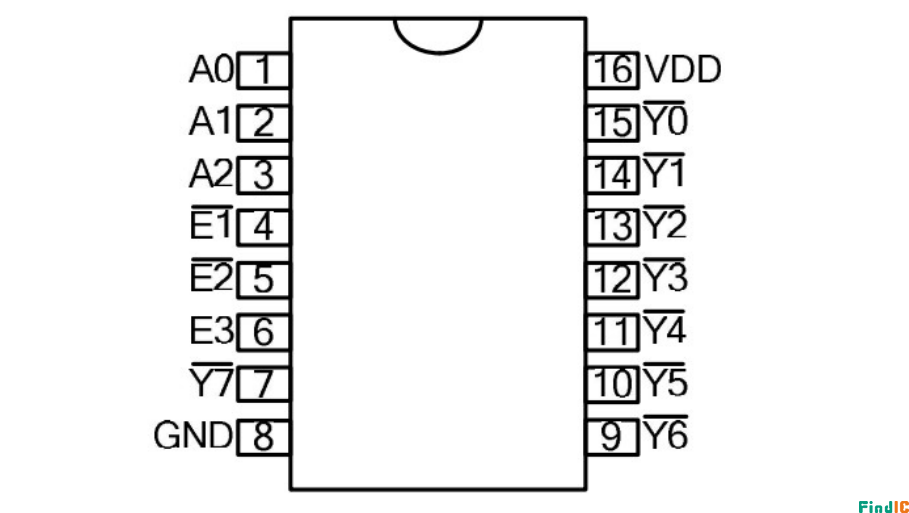

图 2 74LS138引脚说明
【引脚1】A0：地址输入端
【引脚2】A1：地址输入端
【引脚3】A2：地址输入端
【引脚4】E3：选通端（低电平有效）
【引脚5】E2：选通端（低电平有效）
【引脚6】E1：选通端
【引脚7】Y7：输出端（低电平有效）
【引脚8】GND：地
【引脚9】Y6：输出端（低电平有效）
【引脚10】Y5：输出端（低电平有效）
【引脚11】Y4：输出端（低电平有效）
【引脚12】Y3：输出端（低电平有效）
【引脚13】Y2：输出端（低电平有效）
【引脚14】Y1：输出端（低电平有效）
【引脚15】Y0：输出端（低电平有效）
【引脚16】VCC：电源正
A0~A2对应Y0~Y7；A0,A1,A2以二进制形式输入，然后转换成十进制，对应相应Y的序号输出低电平，其他均为高电平。
三、74LS138工作原理
74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：
①当一个选通端（E1）为高电平，另两个选通端（（/E2））和（/E3））为低电平时，可将地址端（A0、A1、A2）的二进制编码在Y0至Y7对应的输出端以低电平译出。（即输出为Y0至Y7的非）比如：A2A1A0=110时，则Y6输出端输出低电平信号。
②利用 E1、E2和E3可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。
③若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器。
④可用在8086的译码电路中，扩展内存。
图 3 74LS138引脚图
四、74LS138逻辑功能真值表

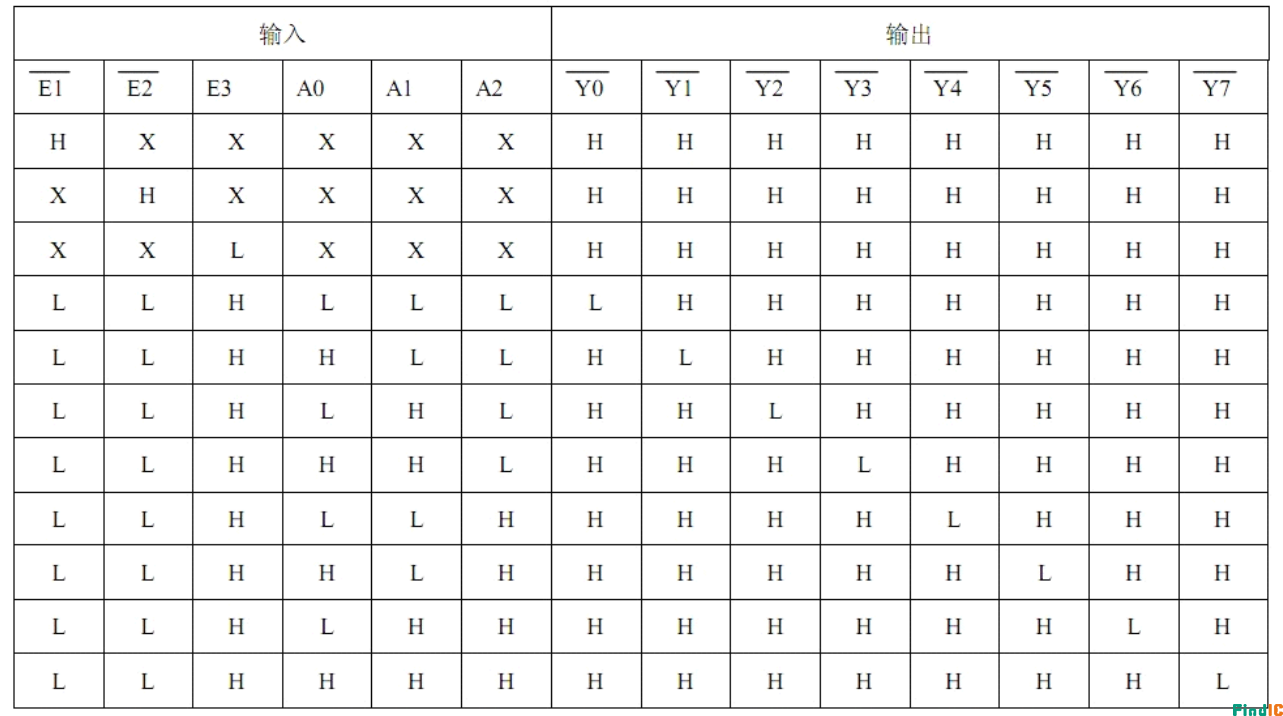

（1）3线-8线译码器74LS138的功能表

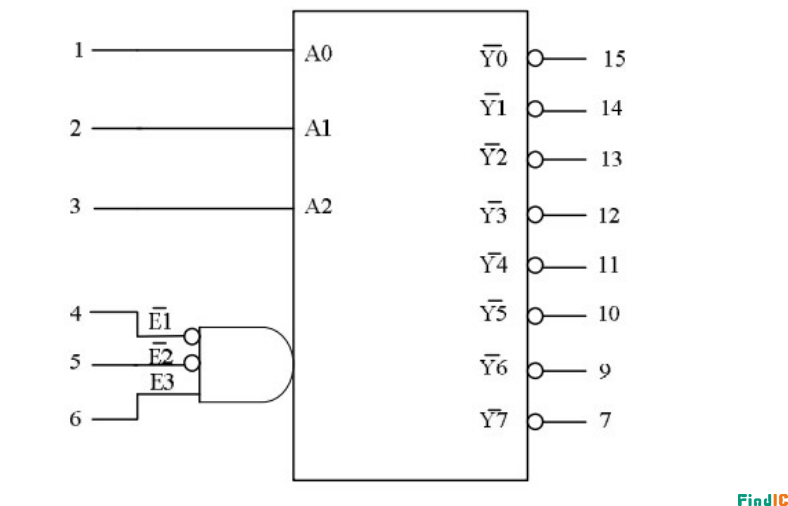

（2）74LS138逻辑图
无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。

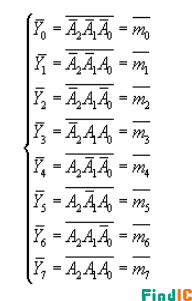

当附加控制门的输出为高电平（E＝1）时，可由逻辑图写出
由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
74LS138有三个附加的控制端、和。当、时，输出为高电平（E＝1），译码器处于工作状态。否则，译码器被禁止，所有的输出端被封锁在高电平，如功能表所示。这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
五、74LS138典型应用电路

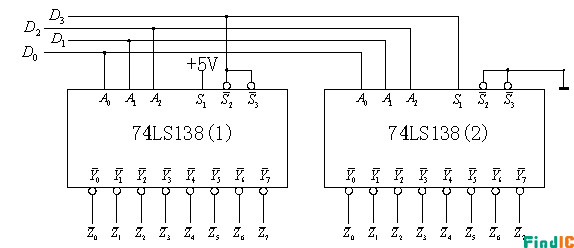

（1）试用两片3线-8线译码器74LS138组成4线-16线译码器

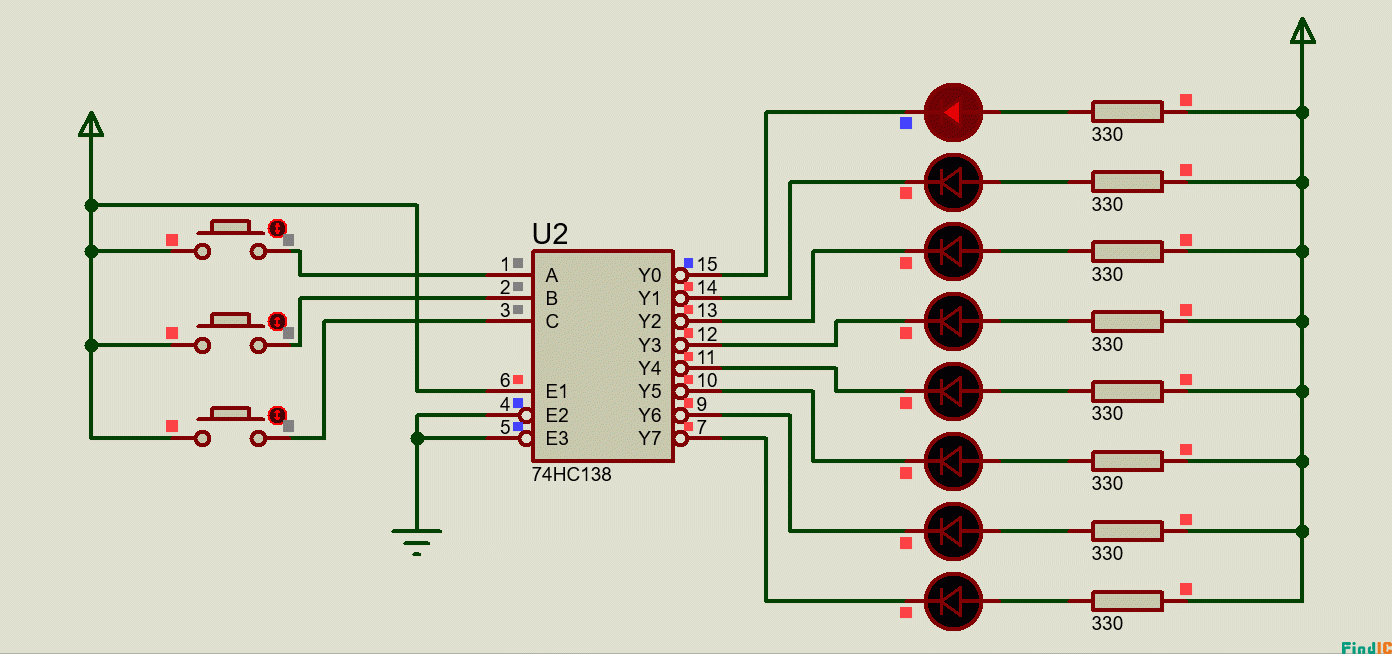

（2）简单应用——跑马灯

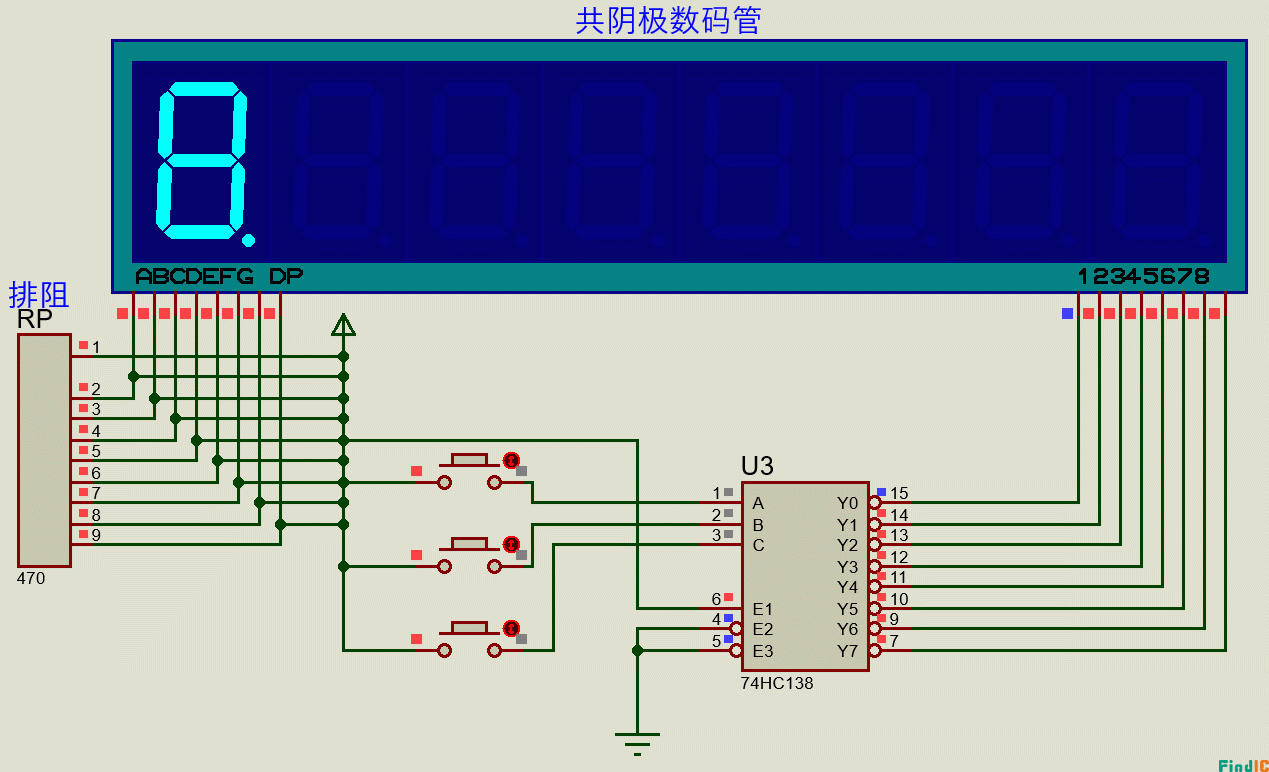

（3）实现数码管片选
六、总结
总的来说，74HC138是一种译码器，译码是编码的逆过程，在编码时，每一种二进制代码，都赋予了特定的含义，即都表示了一个确定的信号或者对象。把代码状态的特定含义“翻译”出来的过程叫做译码，实现译码操作的电路称为译码器。74HC138在单片机上最常见的用处就是IO扩展，通常配合74HC573锁存器使用，例如在蓝桥杯单片机开发板上面，74HC138译码器和74HC573锁存器的联合使用就可以实现3+8个IO口控制32个IO口的输出等。
了解更多关于74LS138的详细介绍可点击：38编译器74LS138真值表说明和电路图应用
