H1102NL各引脚功能及定义,应用电路图和封装图技术资料

原创 • 2020-07-28 10:12 •5374次阅读 典型电路图 电路图 封装图

Pulse Electronics (普思电子) 变压器 H1102NL RoHS峰值回流焊温度额定值：245°C，符合IEEE 802.3规范紧凑型封装，适用于空间限制最大的应用。

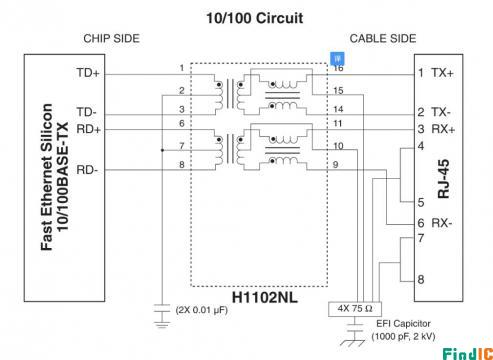

H1102NL 典型电压图


H1102NL 典型电压图

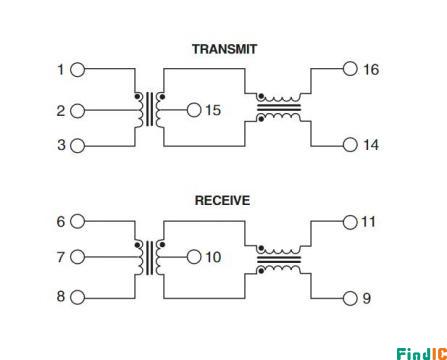

H1102NL 原理图

H1102NL 原理图

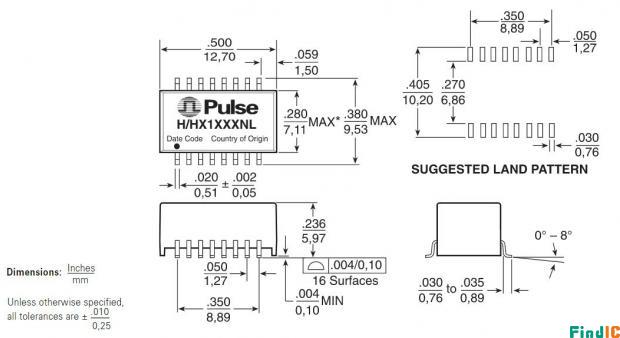

H1102NL 封装图和尺寸信息

H1102NL 封装图和尺寸
