74HC32D引脚图及功能介绍,核心参数封装说明

采芯网 2020-07-22 08:23 4675次阅读 74HC32D 封装图 引脚图

74HC32、74HCT32是四路2输入或门。输入包括钳位二极管。这使得可以使用限流电阻器将输入端连接到超过VCC的电压,电源电压范围从2.0 V到6.0 V,符合JEDEC标准JESD7A。

74HC32D特性

对称输出阻抗

  • 高抗扰度

  • 低功耗

  • 平衡传播延迟

输入电平:

  • 对于74HC32:CMOS电平

  • 对于74HCT32:TTL级别

ESD保护:

  • HBM JESD22-A114F超过2000 V

  • MM JESD22-A115-A超过200 V

  • 多个包装选项

  • 规定为-40度至+85度,以及-40度至+125度

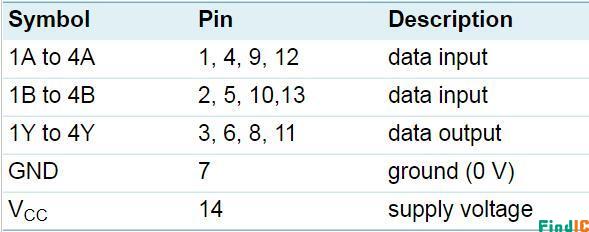

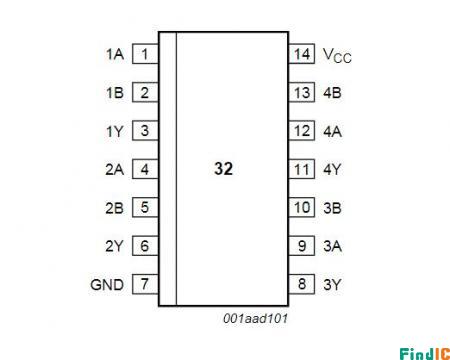

74HC32D引脚图及功能

74HC32D引脚图及功能


74HC32D引脚图及功能



74HC32D引脚图及功能

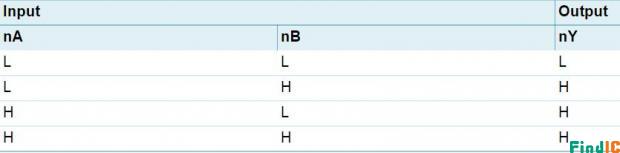

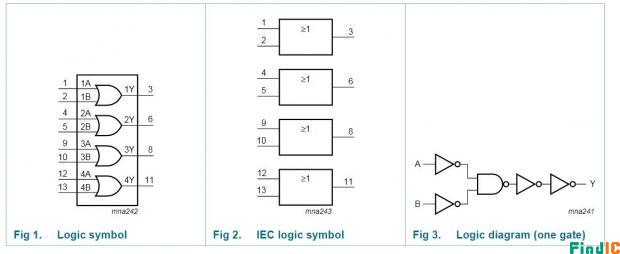

74HC32D功能图

74HC32D功能图


74HC32D封装图和尺寸

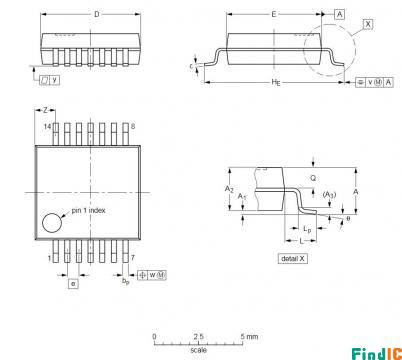

74HC32D封装图

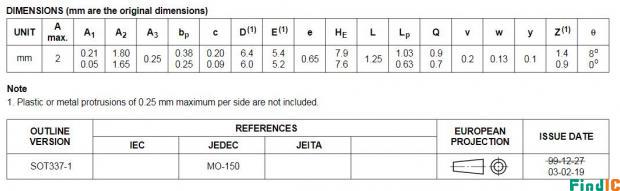

74HC32D封装尺寸
