SPX3819引脚功能,应用电路图,封装参数详细中文资料

艾科嘉SPX3819是一款正稳压器，具有低压差和低噪声输出。 在此外，该器件在100mA输出时提供800μA的极低接地电流。 SPX3819具有初始容差最大不超过1％，并且逻辑兼容的ON / OFF开关输入。 什么时候禁用时，功耗降至几乎为零。 其他关键功能包括反向电池保护，电流限制和热关断。 SPX3819包括一个基准旁路引脚，用于最佳的低噪声输出性能。 由于其输出温度系数非常低，因此该设备还可以提供出色的低功耗电压基准。

SPX3819是电池供电应用（例如无线）的绝佳选择电话，无线电控制系统和便携式计算机。 有几种固定电压可供选择-1.2V，1.5V，1.8V，2.5V，3.0V，.1V，3.3V，5.0V-或具有可调输出。 提供此设备采用8引脚NSOIC，8引脚DFN和5引脚SOT-23封装。

低压降：满载时为340mV

低静态电流：90μA

符合RoHS标准，无铅

SPX3819应用范围包括以下：

• 电池供电系统

• 无绳电话

• 无线电控制系统

• 便携式/掌上电脑/笔记本电脑

• 便携式消费设备

• 便携式仪器

• 条码扫描器

• SMPS后期稳压器

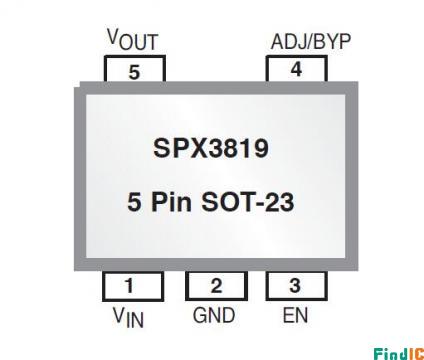

SPX3819封装图

SPX3819 典型电路图

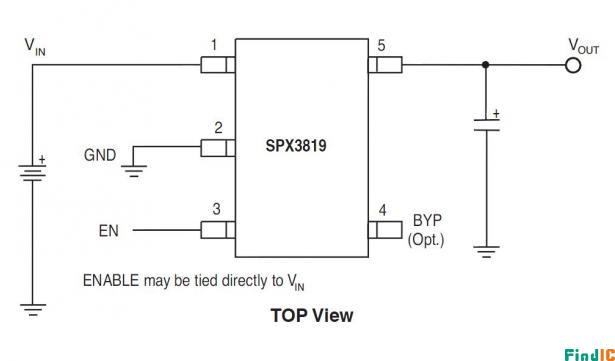

标准应用电路图

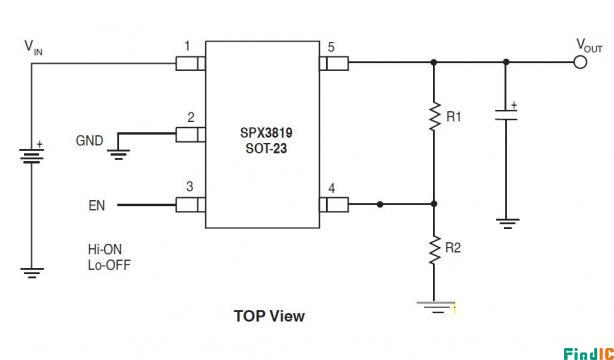

典型可调输出电压配置图

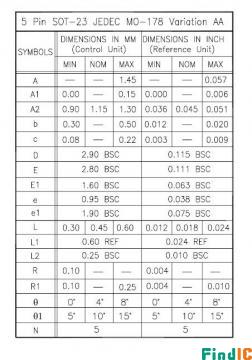

SPX3819 封装图和尺寸
