高级定时器（TIM1、TIM8）；通用定时器（TIM2、TIM3、TIM4、TIM5）；基本定时器（TIM6、TIM7）。
他们之间的区别情况见下表：
STM32的通用定时器
通用定时器功能特点描述：
STM32的通用定时器是由一个可编程预分频器（PSC）驱动的16位自动重装载计数器（CNT）构成，可用于测量输入脉冲长度（输入捕获）或者产生输出波形（输出比较和PWM）等。
STM3 的通用TIMx（TIM2、TIM3、TIM4 和 TIM5）定时器功能特点包括：
位于低速的APB1总线上（注意：高级定时器是在高速的APB2总线上）；
16位向上、向下、向上/向下（中心对齐）计数模式，自动装载计数器（TIMx_CNT）；
16位可编程（可以实时修改）预分频器（TIMx_PSC），计数器时钟频率的分频系数 为 1～65535 之间的任意数值；
4 个独立通道（TIMx_CH1~4），这些通道可以用来作为：
输入捕获
输出比较
PWM生成（边缘或中间对齐模式）
单脉冲模式输出
可使用外部信号（TIMx_ETR）控制定时器和定时器互连（可以用 1 个定时器控制另外一个定时器）的同步电路。
如下事件发生时产生中断/DMA（6个独立的IRQ/DMA请求生成器）：
更新：计数器向上溢出/向下溢出，计数器初始化(通过软件或者内部/外部触发)
触发事件（计数器启动、停止、初始化或者由内部/外部触发计数）
输入捕获
输出比较
支持针对定位的增量（正交）编码器和霍尔传感器电路
触发输入作为外部时钟或者按周期的电流管理
STM32 的通用定时器可以被用于：测量输入信号的脉冲长度（输入捕获）或者产生输出波形（输出比较和 PWM）等。
使用定时器预分频器和 RCC 时钟控制器预分频器，脉冲长度和波形周期可以在几个微秒到几个毫秒间调整。STM32 的每个通用定时器都是完全独立的，没有互相共享的任何资源。
计数器模式
通用定时器可以向上计数、向下计数、向上向下双向计数模式。
向上计数模式：计数器从0计数到自动加载值（TIMx_ARR），然后重新从0开始计数并且产生一个计数器溢出事件。
向下计数模式：计数器从自动装入的值（TIMx_ARR）开始向下计数到0，然后从自动装入的值重新开始，并产生一个计数器向下溢出事件。
中央对齐模式（向上/向下计数）：计数器从0开始计数到自动装入的值-1，产生一个计数器溢出事件，然后向下计数到1并且产生一个计数器溢出事件；然后再从0开始重新计数。

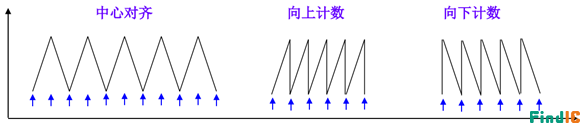

简单地理解三种计数模式，可以通过下面的图形：
通用定时器工作流程

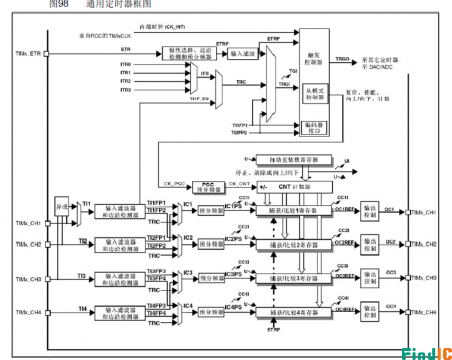

对于这个定时器框图，分成四部分来讲：最顶上的一部分（计数时钟的选择）、中间部分（时基单元）、左下部分（输入捕获）、右下部分（PWM输出）。这里主要介绍一下前两个，后两者的内容会在后面的文章中讲解到。
计数时钟的选择
计数器时钟可由下列时钟源提供：
内部时钟（TIMx_CLK）
外部时钟模式1：外部捕捉比较引脚（TIx）
外部时钟模式2：外部引脚输入（TIMx_ETR）
内部触发输入（ITRx）：使用一个定时器作为另一个定时器的预分频器，如可以配置一个定时器Timer1而作为另一个定时器Timer2的预分频器。
内部时钟源

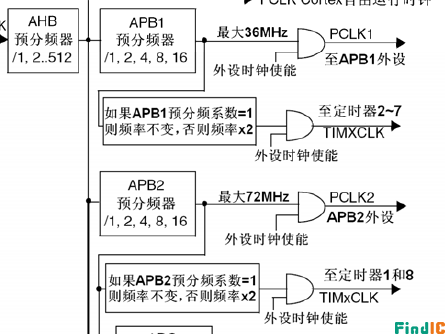

从图中可以看出：由AHB时钟经过APB1预分频系数转至APB1时钟，再通过某个规定转至TIMxCLK时钟（即内部时钟CK_INT、CK_PSC）。最终经过PSC预分频系数转至CK_CNT。
那么APB1时钟怎么转至TIMxCLK时钟呢？除非APB1的分频系数是1，否则通用定时器的时钟等于APB1时钟的2倍。
例如：默认调用SystemInit函数情况下：SYSCLK=72M、AHB时钟=72M、APB1时钟=36M，所以APB1的分频系数=AHB/APB1时钟=2。所以，通用定时器时钟CK_INT=2*36M=72M。最终经过PSC预分频系数转至CK_CNT。
时基单元
时基单元包含：计数器寄存器（TIMx_CNT）、预分频器寄存器（TIMx_PSC）、自动装载寄存器（TIMx_ARR）三部分。

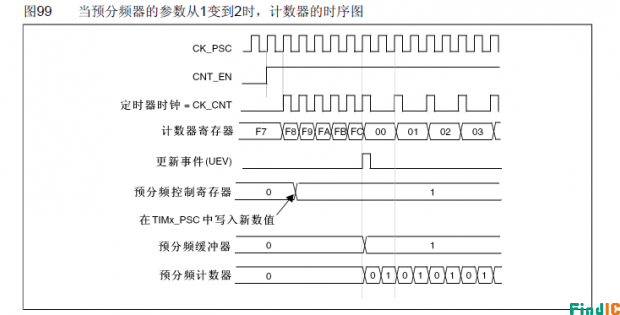

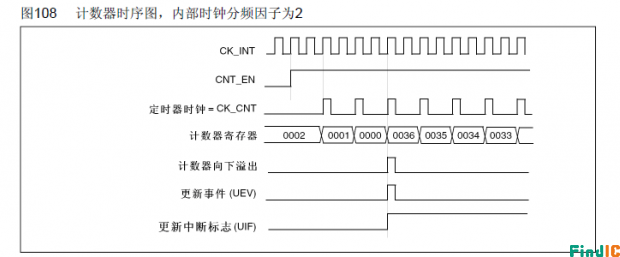

对不同的预分频系数，计数器的时序图为：
计数模式
此时，再来结合时钟的时序图和时基单元，分析一下各个计数模式：

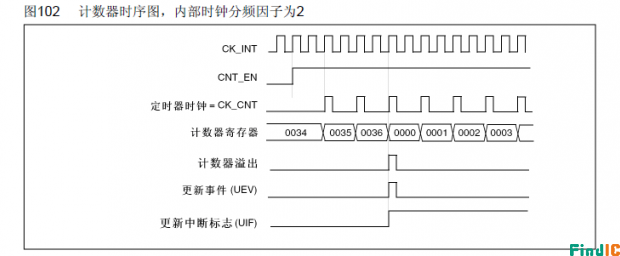

向上计数模式

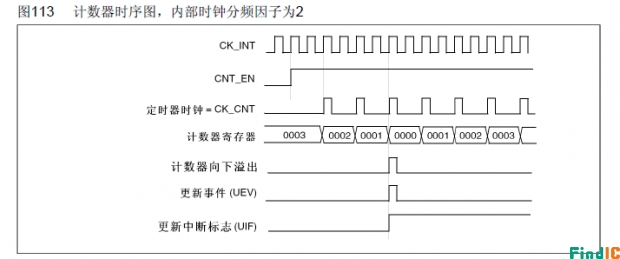

向下计数模式
中央对齐模式
通用定时器相关配置寄存器

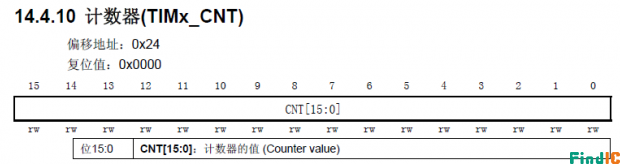

计数器当前值寄存器（TIMx_CNT）
作用：存放计数器的当前值。

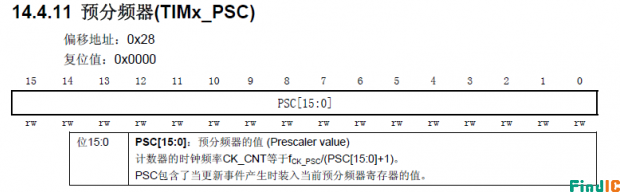

预分频寄存器（TIMx_PSC）
作用：对CK_PSC进行预分频。此时需要注意：CK_CNT计算的时候，预分频系数要+1。

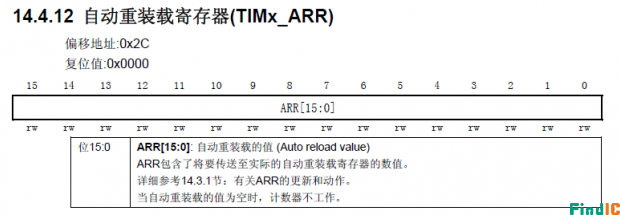

自动重装载寄存器（TIMx_ARR）
作用：包含将要被传送至实际的自动重装载寄存器的数值。
注意：该寄存器在物理上实际上对应着2个寄存器。一个是我们直接操作的，另一个是我们看不到的，这个看不到的寄存器叫做影子寄存器。实际上真正起作用的是影子寄存器。根据TIMx_CR1位的APRE位的设置，APRE=0时，预装载寄存器的内容就可以随时传送到影子寄存器，此时两者是互通的；APRE=1时，在每一次更新事件时，才将预装在寄存器的内容传送至影子寄存器。

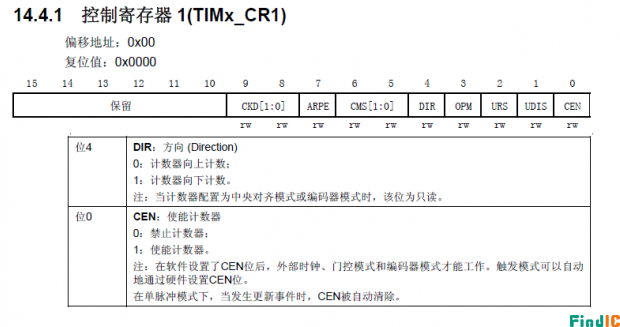

控制寄存器（TIMx_CR1）
作用：对计数器的计数方式、使能位等进行设置。
这里有ARPE位：自动重装载预装载允许位。ARPE=0时，TIMx_ARR寄存器没有缓冲；ARPE=1时，TIMx_ARR寄存器被装入缓冲器。

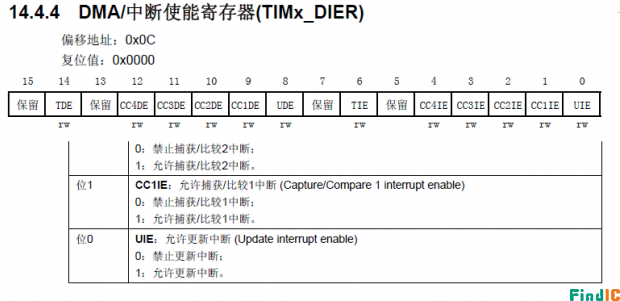

DMA/中断使能寄存器（TIMx_DIER）
作用：对DMA/中断使能进行配置。
通用定时器超时时间
超出（溢出）时间计算：
Tout=（ARR+1)(PSC+1)/TIMxCLK
其中：Tout的单位为us，TIMxCLK的单位为MHz。
这里需要注意的是：PSC预分频系数需要加1，同时自动重加载值也需要加1。
为什么自动重加载值需要加1，因为从ARR到0之间的数字是ARR+1个；
为什么预分频系数需要加1，因为为了避免预分频系数不设置的时候取0的情况，使之从1开始。
这里需要和之前的预分频进行区分：由于通用定时器的预分频系数为1～65535之间的任意数值，为了从1开始，所以当预分频系数寄存器为0的时候，代表的预分频系数为1。而之前的那些预分频系数都是固定的几个值，比如1、4、8、16、32、64等等，而且可能0x000代表1，0x001代表4，0x010代表8等等。也就是说，一边是随意的定义（要从1开始），另一边是宏定义了某些值（只有特定的一些值）。
比如，想要设置超出时间为500ms，并配置中断，TIMxCLK按照系统默认初始化来（即72MHz），PSC取7199，由此可以计算出ARR为4999。
也就是说，在内部时钟TIMxCLK为72MHz，预分频系数为7199的时候，从4999递减至0的事件是500ms。
