单片机STM32F030C8T6引脚图和功能定义介绍,封装资料

采芯网 2020-07-23 07:56 12372次阅读 STM32F030C8T6 STM32

STM32F030C8T6基于ARM®的32位MCU,最高256 KB闪存,定时器、ADC、通信接口、2.4-3.6 V操作,48脚,采用LQFP技术封装,国内用的比较多一款单片机型号。

产品特征

•核心:ARM®32位Cortex®-M0 CPU,频率高达48 MHz

•记忆

    16到256 KB的闪存、4到32 KB的SRAM,硬件奇偶校验

•CRC计算单元

•复位和电源管理

    –数字和I/O电源:VDD=2.4 V至3.6 V

    –模拟电源:VDDA=VDD至3.6 V

    –上电/断电复位(POR/PDR)

    –低功耗模式:休眠、停止、待机

•时钟管理

    –4至32 MHz晶体振荡器

    –带校准的RTC 32 kHz振荡器

    –内部8 MHz RC,带x6 PLL选件

    –内部40 kHz RC振荡器

•多达55个快速I/O

    –所有可映射到外部中断向量

    –最多55个I/O,具有5V容错能力

•5信道DMA控制器

•一个12位1.0μs ADC(最多16个通道)

    –转换范围:0至3.6 V

    –独立模拟电源:2.4 V至3.6 V

•带有警报和定期唤醒的日历RTC

    从停止/备用

•11个计时器

    –1个16位高级控制计时器六通道PWM输出

    –最多7个16位计时器,最多4个IC/OC,OCN,可用于红外控制解码

    –独立和系统看门狗计时器

    –SysTick计时器

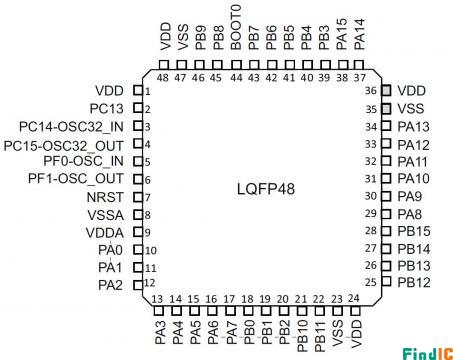

STM32F030C8T6引脚图

STM32F030C8T6引脚图

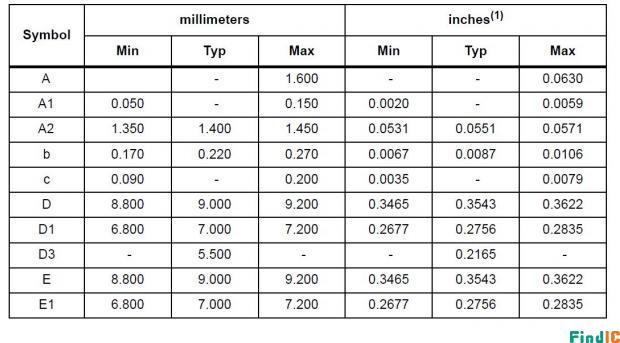

STM32F030C8T6 封装信息

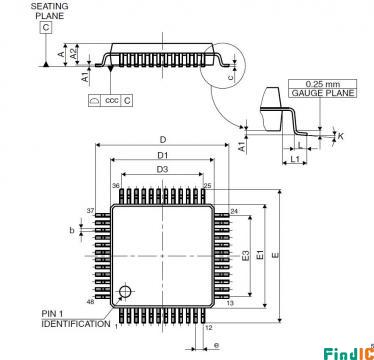

STM32F030C8T6 封装图

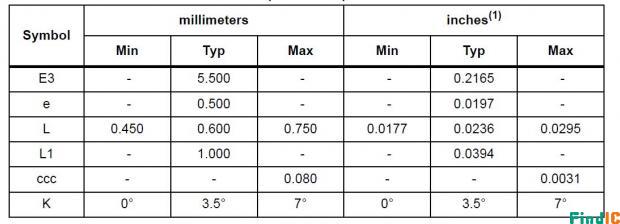

STM32F030C8T6 封装信息

STM32F030C8T6 封装信息
