STM32F107的网络通信电路设计

网络整理 2020-07-30 10:14 388次阅读 STM32

首先我们来看看STM32F107的datasheet上的Ethernet介绍:

特点:

    1.支持MII 17根signals或是RMII 9根signals;

    2.支持10/100 Mbits/s

    3.DMA和SRAM支持其高速数据传输

    4.VLAN 支持

    5.全双工以及半双工

    6.mac控制子层(control frame)支持

    7.32bit CRC产生以及移除

    8.多地址滤波模式以及广播地址模式

    9.每次收发数据帧有32bit的status code

    10.收发FIFO支持,收发各自有2KBytes,一共是4KBytes

    11.支持硬件PTP(precision time protocol)


支持MAC信号接口SMI(station management interface)接口:MDC、MDIO

下面我们来看看Ethernet接口方案有哪些: 主要是时钟的获取方式不同来区分,STM32使用外部50MMHz、25MHz的crystal,然后PHY的时钟使用外部的50MHZ的crystal,25MHz的crystal还是使用STM32内部PLL获取的时钟50MHz,具体有如下四种:

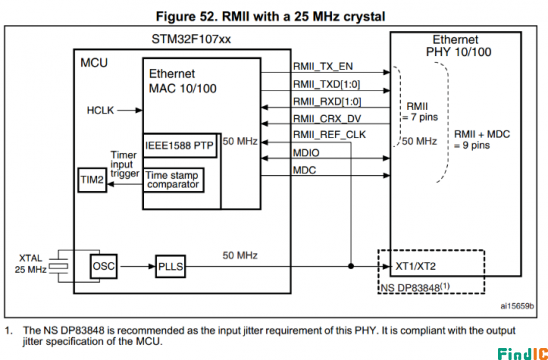

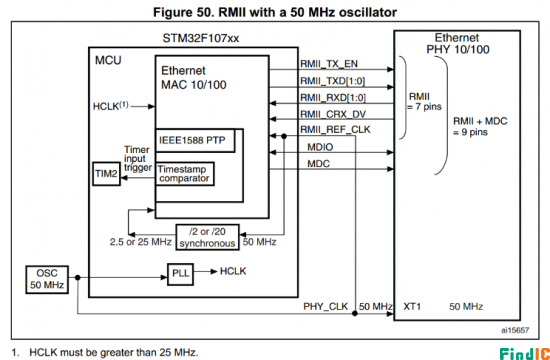

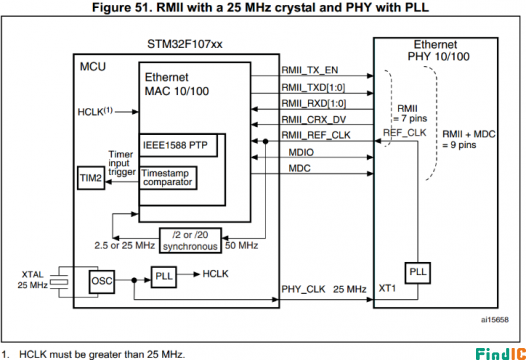

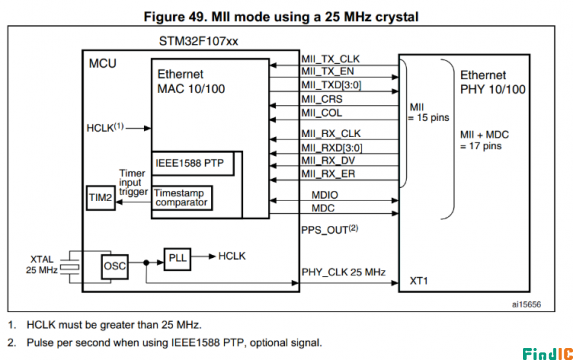

Ethernet接口方案

Ethernet接口方案

Ethernet接口方案

Ethernet接口方案


外部的PHY芯片和接口有哪些选择呢?


使用DP83848 PHY芯片+PH163539共模差模线圈+RJ45接口,支持10M/100M通信速率。

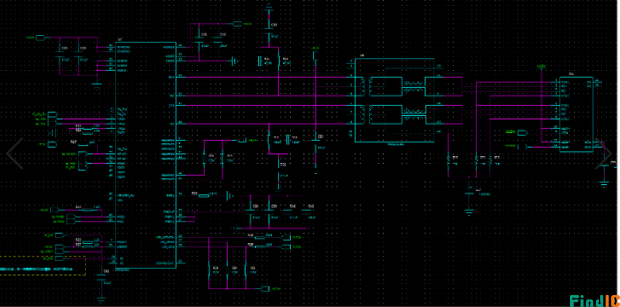

使用DP83848 PHY芯片+PH163539共模差模线圈+RJ45接口

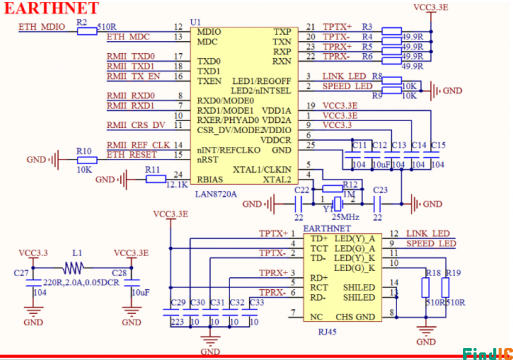

还有使用LAN8702+RJ45(HR91105A自带网络变压器)

HR91105A自带网络变压器

另外还有ENC28J60等网络芯片
