6N137引脚图及功能介绍,应用电路和原理图讲解

原创 2020-09-22 16:04 2945次阅读 光隔离器 光耦合器 应用电路

简介

6N137M、HCPL2601M、HCPL2611M单通道和HCPL2630M、HCPL2631M双通道光耦合器由一个850 nm的AlGaAS LED组成,与一个非常高速的集成光电探测器进行光学耦合带频闪输出的逻辑门。此输出具有开放式选择器,因此允许有线或输出。开关参数保证在-40°C到+85°C的温度范围内5毫安的最大输入信号将提供13毫安的最小输出陷波电流(扇出8个)。

一个内部噪声屏蔽提供了典型的10千伏/μs的高级通用现代发射HCPL2631M的最小CMR为5 kV/μs,HCPL2611M的最小CMR为10 kV/μs。


特征

•超高速–10 MBit/s

•卓越的CMR–10 kV/μs

•在-40°C至+85°C下扇出8个

•逻辑门输出

•频闪输出

•有线或开路集电极

•安全和监管批准

–UL15775000伏交流电压

有效值 1分钟

–DIN EN/IEC60747-5-5


应用

•接地回路消除

•LSTTL至TTL、LSTL或5 V CMOS

•线路接收器、数据传输

•数据多路复用

•开关电源

•脉冲变压器更换

•计算机外围接口

原理图

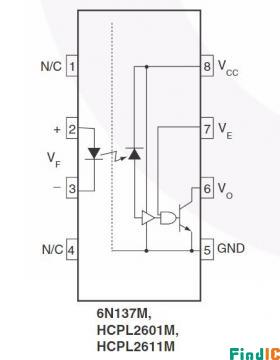

6N137原理图


真值表

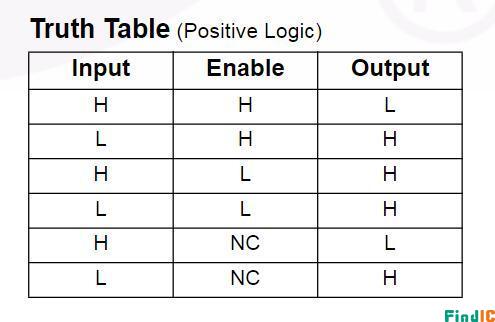

6N137真值表


电路图

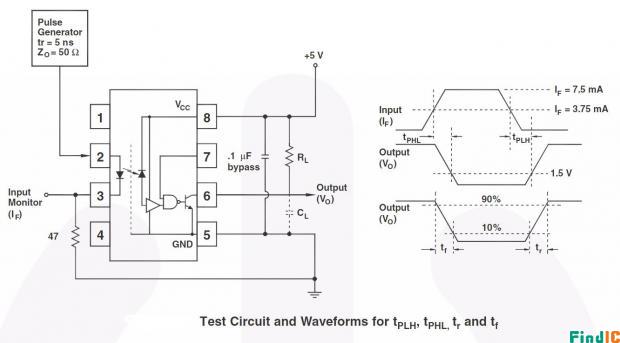

6N137电路图
