WS2812B引脚图及功能,应用电路和原理说明

原创 2020-09-29 11:28 11150次阅读 应用电路 原理图

一般说明

WS2812B是一款智能控制LED光源,控制电路和RGB芯片集成在一个5050个组件的封装中。内部包括智能数字端口数据锁存器和信号整形放大驱动电路。还包括一个精密的内部振荡器和一个12V电压可编程恒流控制部分,有效地保证像素点光的颜色高度一致。

数据传输协议采用单一NZR通信方式。像素上电复位后,DIN端口接收控制器的数据,第一个像素采集初始的24位数据,然后发送给内部数据锁存器,另一个由内部信号整形放大电路整形的数据通过DO端口发送给下一个级联像素。每个像素传输后,信号减少24位。像素采用自动整形传输技术,使得像素级联数不受信号传输的限制,只依赖于信号传输的速度。

LED具有驱动电压低、环保节能、亮度高、散射角大、一致性好、功耗低、寿命长等优点。以上集成在LED上的控制芯片电路更加简单,体积小,安装方便。


特点和优点

  • 控制电路和LED共用一个电源。

  • 控制电路和RGB芯片集成在一个5050组件的封装中,形成一个完整的像素点控制。

  • 内置信号整形电路,波形整形后交给下一个驱动器,确保波形失真不会累积。

  • 内置电气复位电路和失电复位电路。

  • 三基色每像素可实现256亮度显示,完成16777216色全彩显示,扫描频率不低于2KHz。

  • 采用单线级联端口传输信号。

  • 任意两点距离不大于3m的传输信号,无任何增加电路。

  • 刷新率为30fps时,级联数不少于1024点。

  • 以800Kbps的速度发送数据。

  • 灯光颜色高度一致,性价比高。。

应用

  • 全彩色模块,全彩色软光灯带。

  • LED装饰照明,室内外LED视频不规则屏幕。


WS2812B引脚图及功能说明

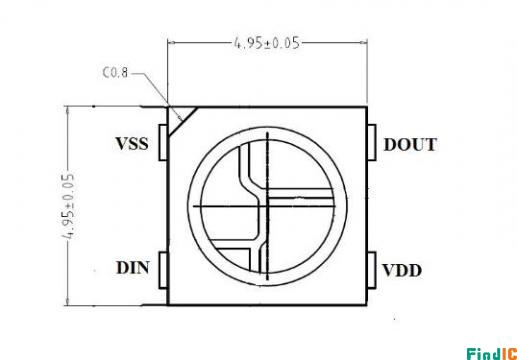

WS2812B引脚图

引脚功能说明

编号 符号 功能说明

1  VDD  电源LED

2  输出  控制数据信号输出

3  VSS  接地

4  DIN  控制数据信号输入

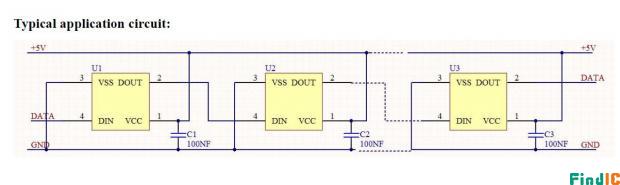

WS2812B典型电路图

WS2812B典型电路图
