HEF4093BT引脚图功能和应用电路介绍

原创 2020-09-21 14:40 6813次阅读 逻辑芯片 应用电路

HEF4093B是一个四路双输入与非门。每个输入端都有一个施密特触发电路。门在不同的点上开关,用于正向信号和反向信号。正电压(VT+)和负电压(VT)之间的差被定义为滞后电压(VH)。它在推荐的VDD电源范围内工作,电压范围为3 V至15 V,参考VSS(通常为接地)。未使用的输入必须连接到VDD、VSS或其他输入。


特点

施密特触发器输入识别

全静态运行

5V、10V和15V参数额定值

标准化对称输出特性

指定 -40°C至+85°C 和 -40°C至+125°C

符合JEDEC标准JESD 13-B


应用

波形和脉冲整形器

不稳定多谐振荡器

单稳态多谐振荡器


引脚图

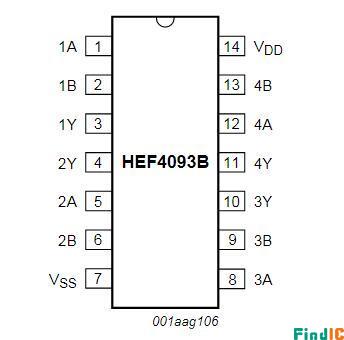

HEF4093BT pin

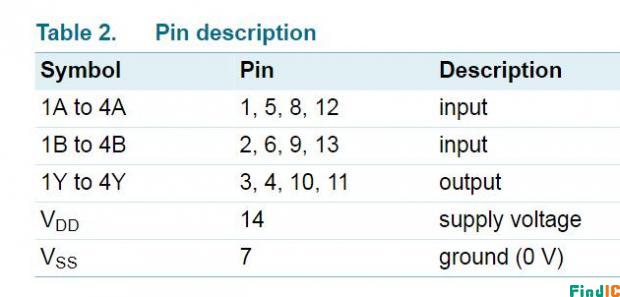

HEF4093BT pin desciption

原理图

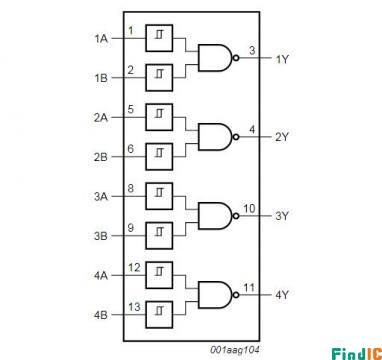

HEF4093BT schematic
