单片机STM32F103VET6基于高密度性能line Arm®的32位MCU,256至512KB闪存、USB、CAN、11个定时器、3个ADC、13个通信接口,属于STM32F103系列型号,100个引脚,采用LQFP技术封装,RAM大小为65536 B。
特征
•核心:Arm®32位Cortex®-M3 CPU
–72 MHz最大频率,1.25 DMIPS/MHz(Dhrystone 2.1)0等待状态下的性能内存访问
–单周期乘法和硬件分开
•记忆
–256到512 KB的闪存
–高达64 KB的SRAM
–带4个芯片的灵活静态内存控制器选择。支持紧凑型闪存、SRAM,PSRAM、NOR和NAND内存–LCD并行接口,8080/6800模式
•时钟、重置和电源管理
–2.0至3.6 V应用电源和I/O
–POR、PDR和可编程电压检测器(PVD)
–4至16 MHz晶体振荡器
–内部8 MHz工厂微调RC
–内部40 kHz RC,带校准
–带校准的RTC 32 kHz振荡器
•低功耗
–睡眠、停止和待机模式
–RTC和备份寄存器的VBAT电源
•3×12位,1μs A/D转换器(最多21通道)
–转换范围:0至3.6 V
–三倍采样和保持能力
–温度传感器
•2×12位D/A转换器
•DMA:12信道DMA控制器
–支持的外围设备:定时器、ADC、DAC,SDIO、I2Ss、SPIs、I2Cs和USART
•调试模式
–串行线调试(SWD)和JTAG接口
–Cortex®-M3嵌入式微量宏细胞™
•多达112个快速I/O端口
–51/80/112 I/O,所有可映射到16个外部中断向量和几乎所有的5 V容错

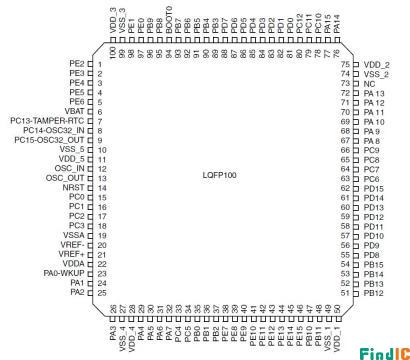

STM32F103VET6 引脚图

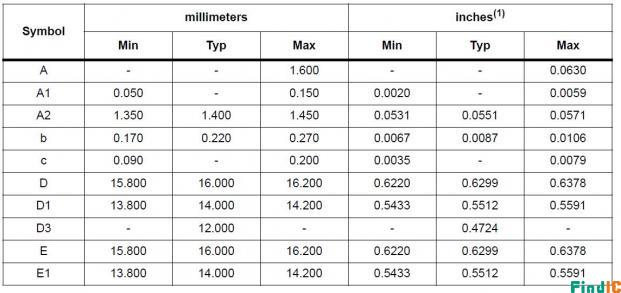

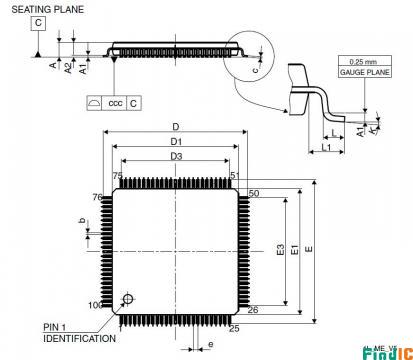

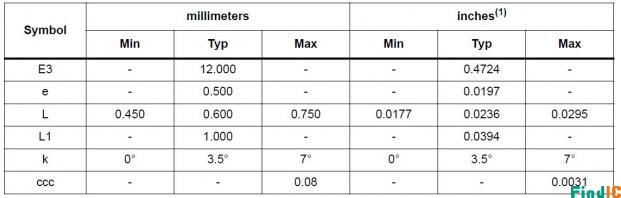

STM32F103VET6 封装图和尺寸
