BC846参数、引脚图和代换型号

WX 2020-11-06 16:41 2929次阅读 双极性晶体管

BC846晶体管是一款双极性晶体管, BC846主要特点:

-通用晶体管

-SMD塑料包

-两种不同的增益选择

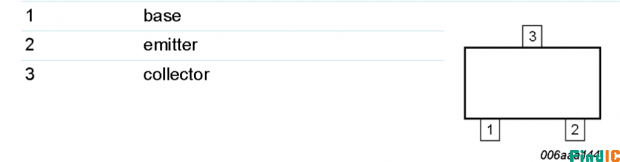

BC846-引脚图

BC846-原理图

BC846产品参数:

集电极—发射极最大电压 VCEO: 65 V

集电极—基极电压 VCBO: 80V

发射极 - 基极电压 VEBO: 6 V

Pd-功率耗散: 250mW

增益带宽产品fT: 100 MHz

晶体管极性: NPN

最小工作温度: - 65°C

最大工作温度: + 150°C

直流电流增益 hFE 最大值:300

集电极连续电流:200 mA

直流集电极/Base Gain hfe Min: 100

产品种类: 双极晶体管

封装: SOT23(TO-236AB)

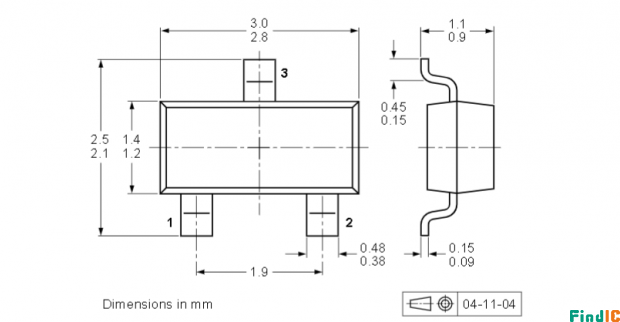

BC846封装图

BC846代替型号:

(安森美)BC846ALT1G(安森美)BC846BLT1G(安世)BC846A,215
