BC817-40参数、引脚图和代换型号

WX 2020-11-16 16:36 2361次阅读 双极性晶体管

BC817-40晶体管是一款双极性晶体管, BC817-40基本描述:

NPN通用晶体管采用小型SOT23表面安装器件(SMD)塑料封装。

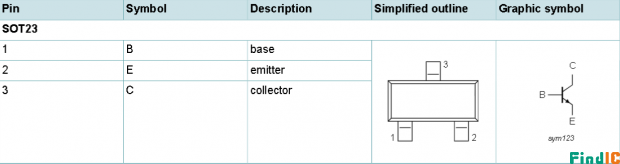

BC817-40引脚、原理图

BC817-40主要特征:

•高电流

•三种电流增益选择

•AEC-Q101合格


BC817-40产品核心参数:

集电极—发射极最大电压 VCEO: 45 V

集电极—基极电压 VCBO: 50 V

发射极 - 基极电压 VEBO: 5 V

最大直流电集电极电流: 0.5 A

Pd-功率耗散: 250 mW

增益带宽产品fT: 100 MHz

最小工作温度: - 65°C

最大工作温度: + 150°C

直流电流增益hFE最大值: 250 at 100 mA, 1 V

封装 / 箱体: SOT-23-3

晶体管极性: NPN

高度: 1 mm

长度: 3 mm

宽度: 1.4 mm

直流集电极/Base Gain hfe Min: 250 at 100 mA, 1 V, 40 at 500 mA, 1 V

工厂包装数量: 3000

单位重量: 8 mg

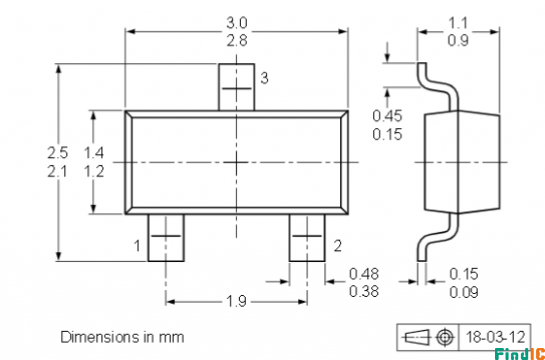

BC817-40封装图

BC817-40代替型号:

(恩智浦)BC817-40,215(长电科技)BC817-40(英飞凌)BC817-40
