TIP142参数、引脚图和代换型号

WX 2020-11-06 17:18 5863次阅读 双极性晶体管

TIP142晶体管是一款双极性晶体管, TIP142基本描述:

-单片达林顿配置

-集成反平行集电极-发射极二极管



TIP142引脚图

TIP142主要特征:

该装置采用“基岛”布局和单片达林顿配置的平面技术制造。由此产生的晶体管表现出极高的增益性能和非常低的饱和电压。

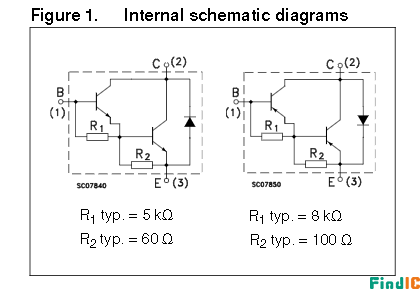

TIP142原理图

TIP142产品核心参数:

产品种类:M双极晶体管

集电极—发射极最大电压 VCEO: 100V

集电极—基极电压 VCBO: 100V

集电极—电流Ic:10A

发射极 - 基极电压 VEBO: 5 V

增益带宽产品fT: 300 MHz

晶体管极性: NPN

封装: TO-92

最小工作温度: - 65°C

最大工作温度: + 150°C

Ptot-25°C时的功耗: 125W

集电极连续电流:  200 mA

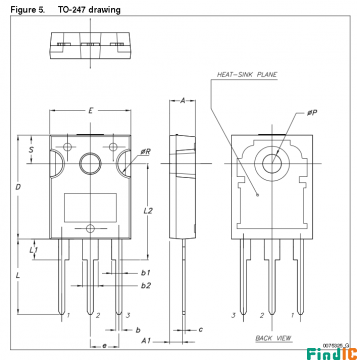

TIP142-封装图

TIP142代替型号:

(安森美)TIP142G、(安森美)TIP142(Multicomp)TIP142
