MMBT4403参数、引脚图和代换型号

WX • 2020-11-12 17:11 •899次阅读

MMBT4403晶体管是一款双极性晶体管, MMBT4403基本描述:

MMBT4403是为专门为通用集电极电流至500ma的放大器和开关等而设计的。

MMBT4403引脚图

MMBT4403产品核心参数:

直流电流增益 hFE 最大值：300

集电极—发射极最大电压 VCEO：40 V

集电极—基极电压 VCBO：40 V

发射极—基极电压 VEBO：5 V

集电极—射极饱和电压：0.75 V

最大直流电集电极电流：0.6 A

增益带宽产品fT：200 MHz

集电极连续电流：0.6 A

Pd-功率耗散：350 m W

最大工作温度：+ 150°C

最小工作温度：- 55°C

封装：SOT-23-3

晶体管极性：PNP

配置：Single

高度：0.93 mm

长度：2.92 mm

宽度：1.3 mm

单位重量：8 mg

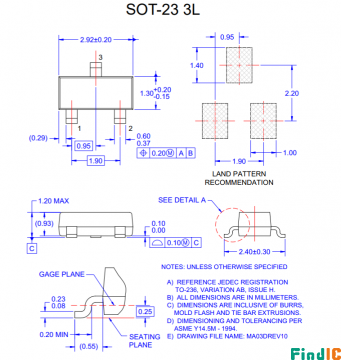

MMBT4403封装图

MMBT4403代替型号：

（安森美）KST4403MTF、（安森美）BSR16、（安森美）MMBT4403LT1G
