DS18B20引脚图功能_特性和原理图

原创 2020-09-18 17:38 1771次阅读 引脚图

DS18B20数字温度计提供9位到12位摄氏度的温度测量,并具有非易失性用户可编程上下触发点的报警功能。DS18B20通过单线总线进行通信,根据定义,与中央微处理器的通信只需要一条数据线(和接地)。它的工作温度范围为-55°C到+125°C,在-10°C到+85°C的范围内精确到±0.5°C。此外,DS18B20可以直接从数据线获取电源(“寄生电源”),无需外部电源。

每个DS18B20都有一个唯一的64位串行代码,允许多个DS18B20在同一条单线总线上工作。因此,使用一个微处理器控制分布在大面积上的多个DS18B20非常简单。可受益于此功能的应用程序包括HVAC环境控制、建筑物、设备或机械内部的温度监测系统以及过程监测和控制系统。



主要特点

  • 独特的1线®接口只需要一个端口引脚进行通信

  • 每个设备都有一个独特的64位串行代码存储在板载ROM中

  • 多支路功能简化了分布式温度传感应用

  • 不需要外部组件

  • 可从数据线供电;电源范围为3.0伏至5.5伏

  • 测量温度范围为-55°C至+125°C(-67°F至+257°F)

  • ±0.5°C精度-10°C至+85°C

  • 温度计分辨率可由用户选择9到12位

  • 在750ms(最大)内将温度转换为12位数字

  • 用户可定义的非易失性(NV)报警设置

  • 报警搜索命令识别并处理温度超出编程限值(温度报警条件)的设备

  • 提供8针SO(150密耳)、8针μSOP和3针TO-92封装

  • 与DS1822兼容的软件

  • 应用包括恒温控制、工业系统、消费品、温度计或任何热敏系统

引脚图及功能

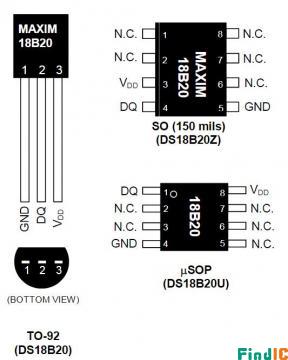

DS18B20引脚图

引脚功能描述

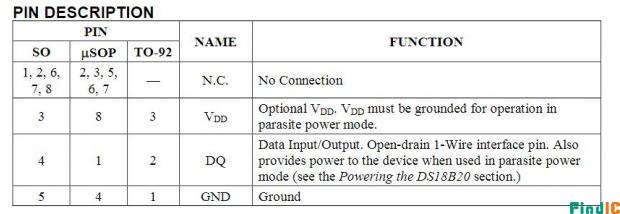

DS18B20引脚功能描述

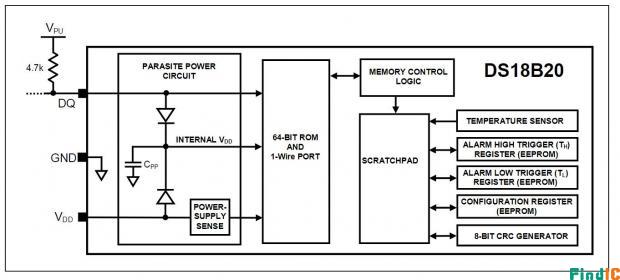

显示了DS18B20的框图,管脚说明在管脚说明表中给出。64位ROM存储设备的唯一串行代码。草稿行存储器包含2字节温度寄存器,用于存储温度传感器的数字输出。此外,草稿行还提供对1字节上下报警触发寄存器(TH和TL)和1字节配置寄存器的访问。配置寄存器允许用户将温度-数字转换的分辨率设置为9、10、11或12位。TH、TL和配置寄存器是非易失性的(EEPROM),因此它们将在设备通电时保存数据趴下。

那个DS18B20使用Maxim独有的1线总线协议,该协议使用一个控制信号实现总线通信。控制线需要一个微弱的上拉电阻,因为所有设备都通过一个3态或开路漏极端口(DS18B20的情况下是DQ引脚)连接到总线上。在这个总线系统中,微处理器(主设备)使用每个设备唯一的64位代码来标识和寻址总线上的设备。因为每个设备都有一个唯一的代码,可以在onebus上寻址的设备数量实际上是无限的。单线总线协议,包括对命令和“时隙”的详细解释,将在1线总线系统部分中介绍。

DS18B20的另一个特点是可以在没有外部电源的情况下工作。当总线处于高电平时,电源通过DQ引脚通过1线制上拉电阻器提供。高总线信号还为内部电容器(CPP)充电,然后在总线较低时为设备供电。这种从单线总线获取电源的方法被称为“寄生电源”。作为替代,DS18B20也可以由VDD上的外部电源供电。

原理图



DS18B20的核心功能是其直接数字温度传感器。温度传感器的分辨率可由用户配置为9、10、11或12位,分别对应于0.5°C、0.25°C、0.125°C和0.0625°C的增量。通电时的默认分辨率为12位。DS18B20在低功耗空闲状态下通电。要启动温度测量和a-D转换,主机必须发出Convert T T[44h]命令。转换后,产生的热数据存储在草稿行内存中的2字节温度寄存器中,DS18B20返回到空闲状态。如果DS18B20由外部电源供电,则主机可以在Convert T命令后发出“read time slots”(读取时隙)(请参阅“单线总线系统”部分),DS18B20将在温度转换进行时发送0,在转换完成时发送1。如果DS18B20使用寄生电源供电,则无法使用此通知技术,因为在整个温度转换过程中,总线必须通过强大的上拉而拉高。寄生电源的总线要求在为DS18B20供电一节中详细说明。

DS18B20输出温度数据以摄氏度校准;对于华氏度应用,必须使用查找表或转换例程。温度数据以16位符号扩展2的补码形式存储在温度寄存器中(见图2)。符号位表示温度是正还是负:正数S=0,负数S=1。如果DS18B20配置为12位分辨率,则温度寄存器中的所有位都将包含有效数据。对于11位分辨率,位0未定义。对于10位分辨率,位1和0未定义,对于9位分辨率,位2、1和0未定义。表1给出了12位分辨率转换的数字输出数据和相应温度读数的示例。
