L298N引脚图和说明_原理图,电机驱动器介绍

原创 2020-09-18 18:31 3057次阅读 引脚图 电机驱动器

L298是一种集成单片电路,集成在15引线的多瓦和PowerSO20封装中。它是一个高电压,大电流双全桥驱动器设计,以接受标准的TTL逻辑电平和驱动感性负载,如继电器,螺线管,直流和步进电机。提供两个使能输入,以独立于输入信号启用或禁用设备。每个电桥的下部晶体管的发射极连接在一起,相应的外部端子可用于连接外部传感电阻器。提供了一个额外的电源输入,使逻辑在较低的电压下工作。

主要参数

工作电源电压高达46 V

总直流电流高达4 A

低饱和电压

超温保护

逻辑“0”输入电压高达1.5 V(高抗扰度)

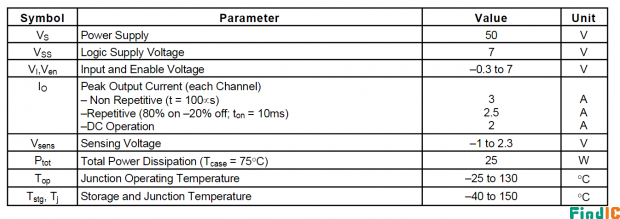

绝对最大额定值


L298N 参数范围

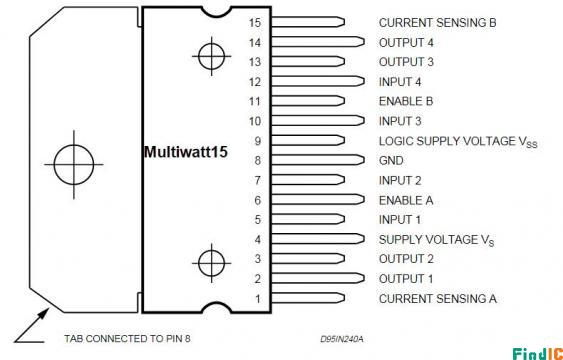

引脚图及功能说明

L298N引脚图

引脚功能说明

MW.15PowerSO名称Function
1;152;19Sense   A; Sense B在这个引脚和接地之间连接有感应电阻,以控制负载的电流。
2;34;5Out   1; Out 2A的输出;流过连接在这两个引脚之间的负载的电流在引脚1处被监控。
46VS电源输出级的电源电压。该引脚和接地之间必须连接一个无感100nF电容器。
5;77;9Input   1; Input 2ATTL兼容输入。
6;118;14Enable   A; Enable BTTL兼容启用输入:L状态禁用网桥A(启用A)和/或网桥B(启用B)。
81,10,11,20GND接地。
912VSS逻辑块的电源电压。此针脚和接地之间必须连接100nF电容器。
10;   1213;15Input   3; Input 4BTTL兼容输入。
13;   1416;17Out   3; Out 4B的输出。流过连接在这两个引脚之间的负载的电流在引脚15处被监控。
3;18N.C.未连接

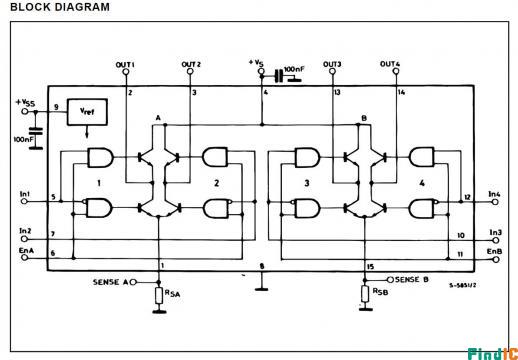

L298N 原理图

L298N原理图
